Toshiba Soluzioni di unità Solid State (SSD) discrete

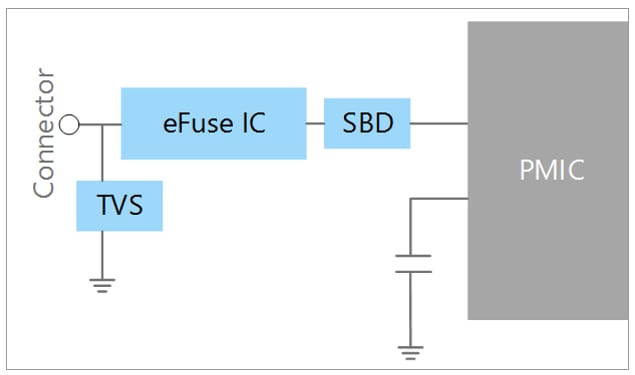

Soluzione circuiti di protezione dell'alimentazione

Le scariche di elettricità statica esterne (ESD), gli ingressi di alimentazione anomali e le sovratensioni durante l'hot swap spesso causano problemi ai sistemi. Per proteggere dati preziosi e PMIC da questi danni, una combinazione di CI eFuse, diodi di protezione ESD, diodi Zener e diodi a barriera Schottky è molto efficace.

Il CI eFuse di Toshiba implementa diverse funzioni di protezione come la protezione da cortocircuito ad altissima velocità e la sovracorrente, la sovratensione e la soppressione della corrente di spunto in un unico package. Inoltre, poiché ha acquisito IEC62368-1 (G.9), è possibile fornire un circuito di protezione più semplice e forte di prima.

Inoltre, un elevato diodo di protezione ESD IPP o diodi Zener possono essere utilizzati per contrastare diverse sovratensioni ESD da ns a ms e tensione transitoria. Combinandolo con SBD, è possibile creare un circuito di protezione più robusto, che funge da misura contro la tensione negativa e previene la corrente inversa.

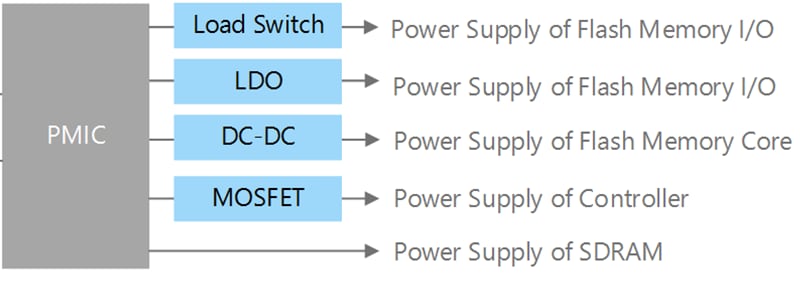

Soluzione di interruttori di distribuzione dell'alimentazione

La scelta di un interruttore di alimentazione e LDO per le conversioni di tensione è particolarmente importante per il controllo di potenza a bassa tensione/corrente elevata.

In alcuni casi, le linee a bassa tensione non soddisfano i requisiti di tensione minima per molti comuni interruttori di carico. Si consiglia il CI dell'interruttore di carico TCK207AN che opera a soli 0,75 V per gli interruttori di alimentazione a bassa tensione. Inoltre, ha una bassa resistenza in conduzione di 21 mΩ e può emettere fino a 2,0 A. Si consiglia anche il MOSFET piccolo di Toshiba con bassa resistenza in conduzione, che si può trovare in diversi package e configurazioni.

Se il rail di alimentazione non è sufficiente, si consiglia un regolatore LDO. Ad esempio, la serie TCR3U LDO a basso consumo energetico presenta un'ampia tensione di uscita da 0,8 V a 5,0 V con basso consumo di corrente. Varie funzioni integrate riducono la corrente di riposo e migliorano la risposta transitoria.

La serie TCR15AG LDO a grande corrente adotta la tecnologia di alimentazione a doppia alimentazione e può emettere fino a 1,5 A con una vasta tensione di uscita da 0,6 V a 3,6 V con tensione di interruzione ultra-bassa. I regolatori LDO sono ideali e forniscono guide di tensione molto accurate con minimo dropout e si adattano praticamente a qualsiasi progetto.
