STMicroelectronics Scheda di valutazione BMS STEVAL-BMS114TX
La scheda di valutazione di sistemi di gestione della batteria (BMS) STEVAL-BMS114TX di STMicroelectronics opera da 4 a 14 celle di batteria. La scheda utilizza il ricetrasmettitore integrato per garantire una connessione isolata a una MCU esterna. Basata sul chip di monitoraggio e protezione della batteria agli ioni di litio L99BM114 e sul ricetrasmettitore bidirezionale da SPI a SPI isolata per uso generico L99BM1T, la scheda facilita applicazioni ad alta affidabilità. La scheda L99BM114 monitora lo stato delle celle e del nodo della batteria tramite misurazione della tensione dello stack, misurazione della tensione della cella, misurazione della temperatura e conteggio di coulomb.
La scheda STEVAL-BMS114TX di STMicroelectronics fornisce un'elaborata rete di monitoraggio per rilevare la tensione di ogni cella e la corrente dell'intero pacco batteria.
Caratteristiche
- È dotata del circuito integrato L99BM114 per il monitoraggio e il bilanciamento della batteria multicella
- È dotata del ricetrasmettitore bidirezionale da SPI a SPI isolata di uso generico L99BM1T
- Monitoraggio della tensione di ogni singola cella e dell'intero nodo della batteria
- Rilevamento della corrente dell'intero nodo della batteria
- 5 GPIO per collegare i sensori di temperatura come NTC
- Connettore CN1 che consente di stabilire la comunicazione con una scheda MCU tramite SPI
- Connettore CN2 che si interfaccia direttamente a una scheda MCU per funzioni di controllo e diagnostica
- Bilanciamento passivo
- Dimensioni compatte 100 mm x 76 mm
Applicazioni
- Sistemi di gestione della batteria (BMS) industriali
- Apparecchiature portatili e semi-portatili
- E-bike ed e-scooter
- Pacchi batteria a 48V e ad alto voltaggio

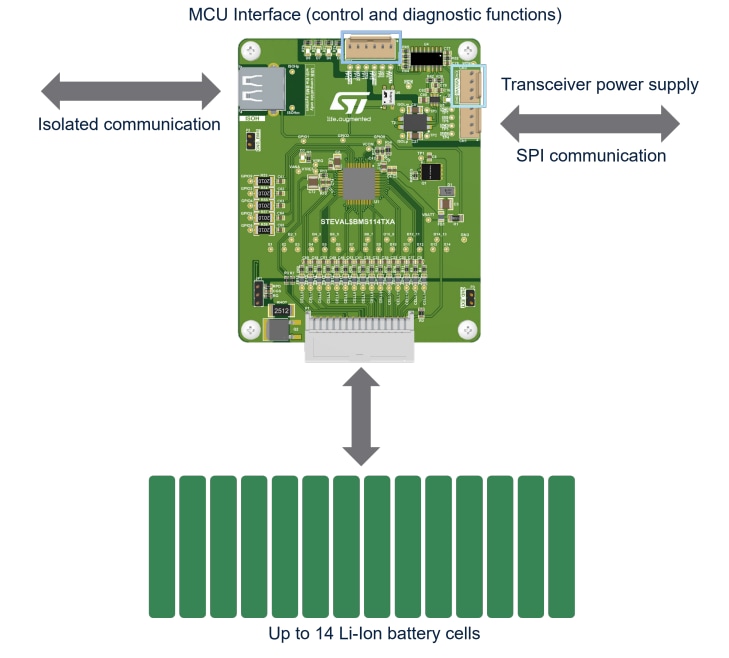

Diagramma a blocchi
Layout
Prodotti correlati
STMicroelectronics CI di monitoraggio/bilanciamento per batterie multicella L99BM114
Per applicazioni industriali ad alta affidabilità e sistemi di conservazione dell'energia.
STMicroelectronics ricetrasmettitore da SPI a SPI isolato L99BM1T
Crea un ponte di comunicazione tra dispositivi in diversi domini di tensione.
Strumenti di sviluppo
STMicroelectronics Dongle da SPI a SPI isolato STEVAL-BMS1T
Consente di convertire i segnali SPI in segnali SPI isolati riducendo i fili da quattro a due.
STMicroelectronics Scheda di valutazione BMS STEVAL-BMS114
Gestisce da 1 a 31 nodi di batteria agli ioni di litio e fornisce un sistema per rilevare la tensione, la corrente e la temperatura di ogni cella.
