STMicroelectronics Dongle da SPI a SPI isolato STEVAL-BMS1T

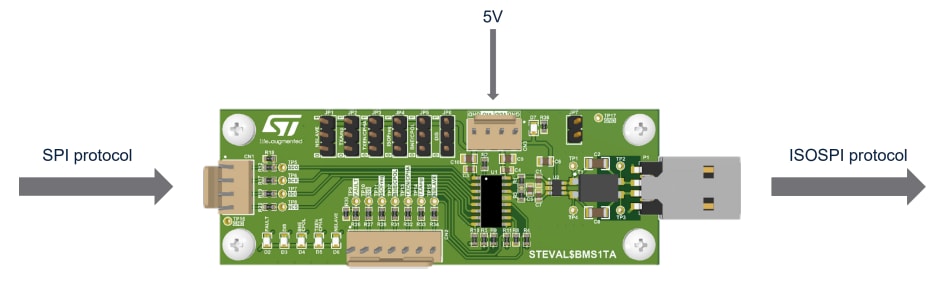

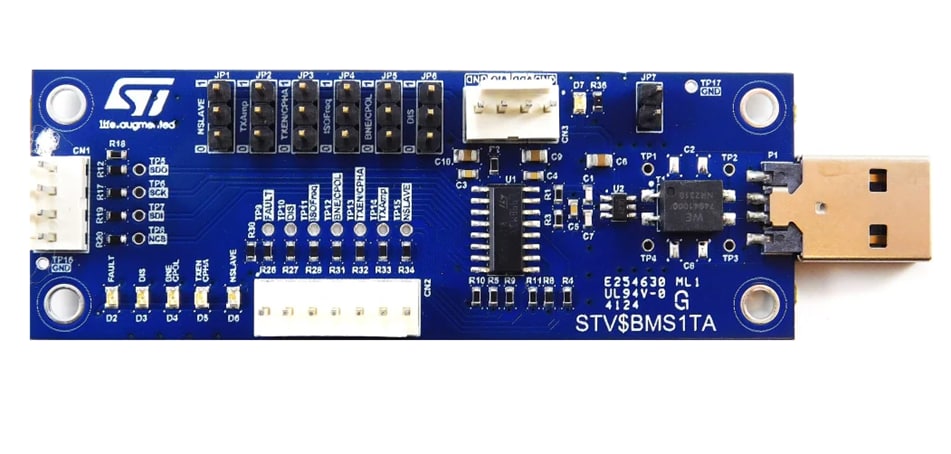

Lo STEVAL-BMS1T di STMicroelectronics implementa il ricetrasmettitore bidirezionale SPI per uso generale L99BM1T su SPI isolato che può trasferire i dati di comunicazione in arrivo da un'interfaccia SPI standard basata a 4 fili a un'interfaccia isolata a 2 fili (e viceversa). L'L99BM1T incluso nello STEVAL-BMS1T può essere configurato come slave o come master del bus SPI e supporta qualsiasi protocollo di frame SPI da 8 a 64 bit. Quando configurato come slave, la periferica SPI può funzionare fino a 10 MHz. Quando il dispositivo è configurato come master, la frequenza di clock SPI può essere programmata (250 kHz, 1 MHz, 4 MHz o 8 MHz). Il ricetrasmettitore è inizialmente compatibile con l'SPI isolato L99BM114, consentendone l'utilizzo nelle applicazioni di sistemi di gestione della batteria (BMS). La scheda del nodo front-end analogico BMS di base è la STEVAL-BMS114. Dal lato del microcontroller, la scheda STEVAL-BMS1T può essere collegata tramite SPI con microcontroller abilitati per SPI, in particolare con le famiglie di microcontroller STM32.
