Infineon Technologies Scheda di valutazione EVAL_AUDAMP24

La scheda di valutazione EVAL_AUDAMP24 di Infineon è un amplificatore di potenza audio di classe D a mezzo ponte a due canali da 225W/ch (4Ω a ±43 V) o 250W/ch (8Ω a ±63 V) per sistemi audio Hi-Fi. La scheda EVAL_AUDAMP24 dimostra l’uso del transistor al nitruro di gallio CoolGaN™ e del CI controller IRS20957S, per implementare i circuiti di protezione e progettare un layout ottimale della PCB. Questo layout ottimale implementa l’HEMT E-mode CoolGaN IGT40R070D1 E8220 da 400 V.

Il design a due canali è scalabile in base alla potenza e al numero di canali. Il progetto di riferimento è facile da usare e include tutti gli alimentatori necessari per la manutenzione.

Caratteristiche

Potenza di uscita
- 225 W x 2 canali (1% THD+N, 4 Ω a ±43 V)
- 250 W x 2 canali (1% THD+N, 8 Ω a ±63 V)
Caratteristiche di protezione multiple:
- Transistor CoolGaN a monte e a valle con protezione da sovracorrente (OCP)
- Protezione da sovratensione (OVP)
- Transistor CoolGaN a monte e a valle con protezione da sottotensione (UVP)
- Protezione da sovratemperatura (OTP)
Modulatore PWM, topologia a mezzo ponte auto-oscillante con sincronizzazione clock opzionale

Applicazioni

Amplificatori Hi-Fi
Ricevitori AV
Sistemi home theater

Altoparlanti alimentati
Amplificatori per strumenti musicali

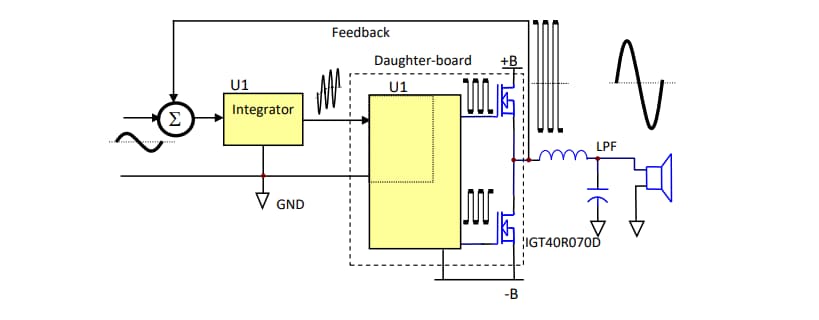

Topologia

La topologia auto-oscillante della scheda EVAL_AUDAMP24 è composta dai seguenti blocchi funzionali essenziali
• Integratore Front-end
• Comparatore PWM
• Traslatori di livello
• Driver di porta e HEMT CoolGaN
• LPF di uscita
