Texas Instruments Moduli di valutazione TPS922050/1EVM
I moduli di valutazione TPS922050/1EVM di Texas Instruments offrono un assemblaggio PCB a due strati con più varianti configurato per valutare il funzionamento di TPS922050/1. I driver LED non sincroni TPS922051/0 da 2 A/1 A offrono un ampio intervallo di ingresso da 4,5 V a 65 V con una funzione di dimming PWM/analogico.
Il modulo di valutazione TPS922050/1EVM può pilotare LED con densità adalta potenza e alta efficienza integrando un NMOS a valle.
Caratteristiche
- Connessione LED anodo comune
- MOSFET integrato da 300 mΩ
- Limite di corrente tipico (1,6 A/3,2 A)
- Frequenza di commutazione (400 kHz/1 MHz)
- Opzioni di dimming avanzate
- D1 per dimming PWM
- D2 per dimming analogico
- Funzionalità di protezione complete
- Protezione da cortocircuiti e circuiti aperti dei LED
- Protezione da cortocircuiti e circuiti aperti dei FET di commutazione
- Protezione da guasti dei componenti esterni
- Limite di corrente ciclo per ciclo
- Esclusione termica
- Package WSON-8, HVSSOP-8, SOT583
Applicazioni
- Illuminazione costante
- Illuminazione interna ed esterna
- Illuminazione apparecchiature
- Illuminazione WLED fredda/calda
- Illuminazione di emergenza e segnaletica
- Faro di sicurezza
- Lampadina e lampada LED
- Retroilluminazione LCD
- Illuminazione immediata
- Visione meccanica e flash della fotocamera
- Allarme antincendio e stroboscopio
Apparecchiature necessarie
- Carico LED con cavi
- Dovrebbe essere in grado di trasportare 2 A di corrente continua per EVM TPS922051
- Dovrebbe essere in grado di trasportare una corrente continua di 1 A per l'EVM TPS922050
- Generatore di funzioni con cavi
- Dovrebbe essere impostato in modalità PWM per l'EVM versione D1
- Dovrebbe essere impostato in modalità CC per l'EVM versione D2
- Alimentazione da banco isolata con cavi
- Requisiti di alimentazione esterna o dell'accessorio di alimentazione
- Tensione di uscita nominale da 4,5 VCC a 60 VCC
- Corrente di uscita massima 3.600 mA
- Livello di efficienza V
Driver correlati
Texas Instruments Driver LED a commutazione non sincrona TPS92205x
Questi dispositivi possono pilotare LED e carica batterie con alta potenza, densità e alta efficienza.
Schema di connessione

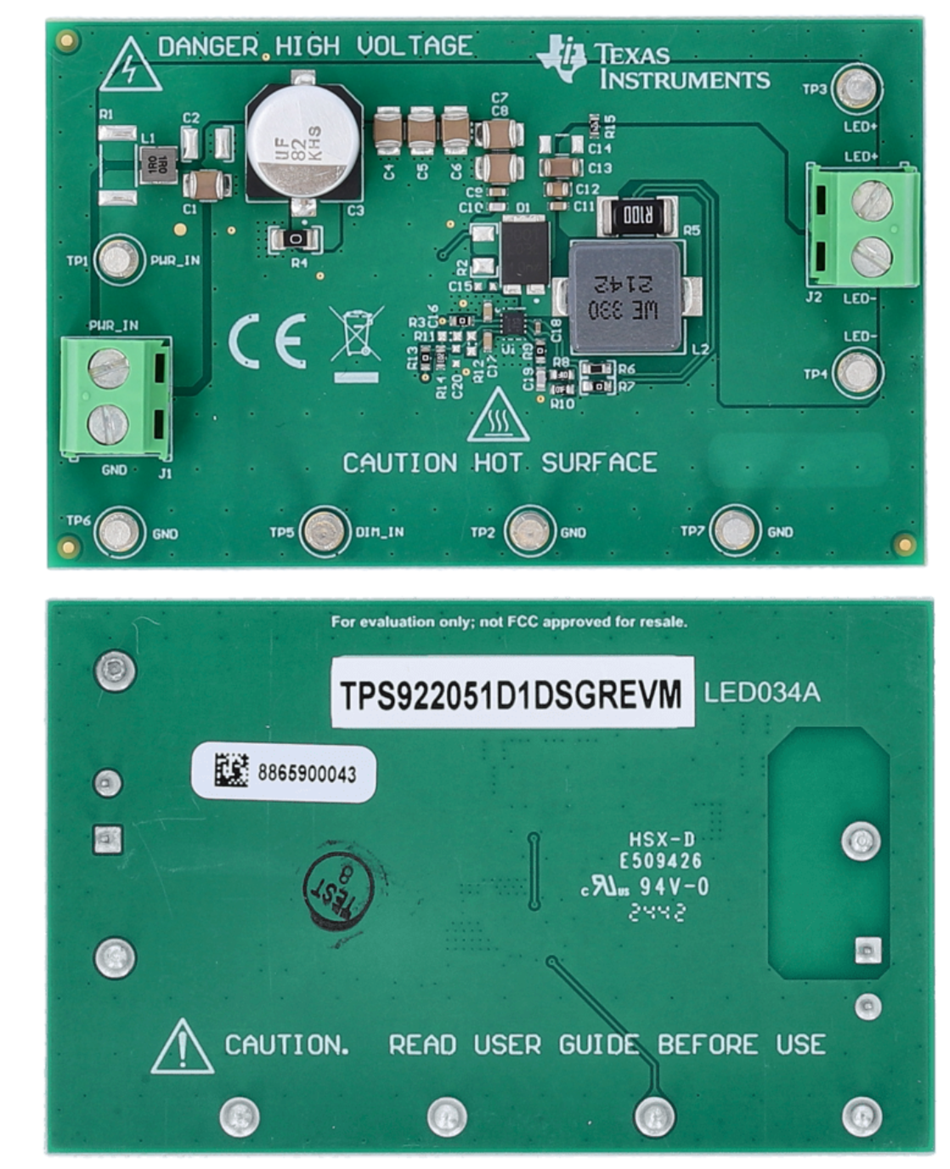

Layout
