Texas Instruments Regolatori lineari a basso dropout TPS723x
I regolatori lineari a basso dropout TPS723x di Texas Instruments offrono una combinazione ideale di funzionalità per supportare applicazioni a basso rumore. Gli LDO TPS723x possono operare con tensioni di ingresso da -10 V a -2,7 V e supportano le uscite da -10 V a -1,2 V. Gli LDO sono stabili, con condensatori in ceramica piccoli e a basso costo, inoltre includono funzioni di abilitazione (EN) e riduzione del rumore (NR). Il dispositivo offre protezioni come cortocircuiti termici e sovracorrente, fornite dalla logica di rilevamento interno e spegnimento. L’alto PSRR (65 dB a 1 kHz) e il basso rumore (60µVRMS) rendono il TPS723x di Texas Instruments ideale per applicazioni a basso rumore.
Caratteristiche
- Rumore ultrabasso tipico 60µVRMS
- PSRR elevato 65 dB tipico a 1 kHz
- Bassa tensione di interruzione 2,5 V, 280 mV a 200 mA
- Disponibile nelle versioni da –2,5 V e regolabile (da –1,2 V a –10 V)
- Stabile con un condensatore di uscita ceramico da 2,2 µF
- Corrente di riposo tipica inferiore a 2 µA in modalità di spegnimento
- Accuratezza generale del 2% (linea, carico, temperatura)
- Protezione da sovracorrente e sovratemperatura
- Package
- SOT23-5 (DBV)
- SOT23-5 (DDC)
- WSON-6 (DRV)
- Intervallo di temperatura di funzionamento della giunzione da -40 °C a 125 °C
Applicazioni
- Moduli ottici
- Produzione di semiconduttori
- Accessori medici
- Oscilloscopi
- Sistema di antenna attiva mMIMO (AAS)

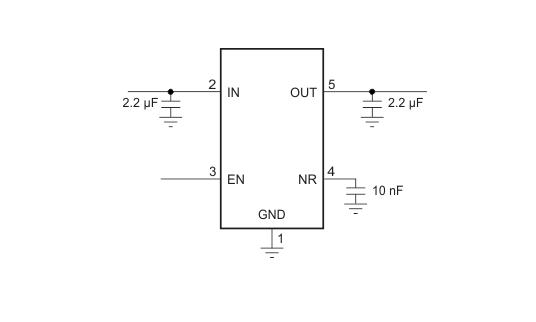

Diagramma funzionale
