Texas Instruments Isolatori digitali a tre canali ISO6731/ISO6731-Q1
Gli isolatori digitali a canale triplo ISO6731/ISO6731-Q1 di Texas Instruments sono ideali per applicazioni sensibili ai costi che richiedono valori di isolamento fino a 5000 VRMS per UL 1577. Questi dispositivi sono inoltre certificati da VDE, CSA, TUV e CQC. I dispositivi ISO6731 consentono di isolare I/O digitali CMOS o LVCMOS garantendo un'alta immunità elettromagnetica e basse emissioni con ridotto consumo di potenza. Ogni canale di isolamento ha un ingresso logico e un buffer di uscita separati dalla barriera isolante a doppia capacità in biossido di silicio (SiO2) di TI. Questo dispositivo è dotato di pin di abilitazione che possono essere utilizzati per mettere le rispettive uscite in impedenza elevata per applicazioni di guida multi-master. Il dispositivo ISO6731 ha due canali di direzione diretta e uno di direzione inversa. In caso di perdita di potenza di ingresso o del segnale, l'uscita predefinita è alta per il dispositivo senza suffisso F e bassa per il dispositivo con suffisso F.
Utilizzato insieme ad alimentatori isolati, questo dispositivo consente di evitare che le correnti di disturbo sui bus di dati, come UART, SPI, RS-485, RS-232 e CAN, danneggino i circuiti sensibili. Attraverso innovative tecniche di progettazione e layout del chip, la compatibilità elettromagnetica del dispositivo ISO6731 è stata notevolmente potenziata per agevolare la conformità a livello di sistema con ESD, EFT, sovratensioni ed emissioni. Il dispositivo ISO6731 di Texas Instruments è disponibile in un package SOIC wide-body (DW) a 16 pin e rappresenta un upgrade pin-to-pin delle generazioni precedenti.
Caratteristiche
- Certificazione AEC-Q100 con i seguenti risultati:
- Temperatura dispositivo di classe 1: intervallo delle temperature di funzionamento ambientali da -40 °C a +125 °C (ISO6731-Q1)
- Velocità di trasferimento dati: 50 Mbps
- Robusta barriera di isolamento
- Elevata durata a 1060 VRMS di tensione operativa
- Isolamento nominale fino a 5000 VRMS
- Capacità di sovratensione fino a 10 kV
- CMTI tipico di ±75 kV/µs
- Ampio intervallo di alimentazione da 1,71 V a 1,89 V e da 2,25 V a 5,5 V
- Traslazione di livello da 1,71 V a 5,5 V
- Opzioni di uscita predefinita alta (ISO6731) e bassa (ISO6731F)
- Ampio intervallo di temperature da -40 °C a 125 °C
- 1,6 mA tipico per canale a 1 Mbps
- Ritardo di propagazione basso di 11 ns tipico
- Elevata compatibilità elettromagnetica (EMC)
- Livello di sistema ESD, EFT e immunità di sovratensione
- Protezione da scariche a contatto ±8 kV IEC 61000-4-2 mediante la barriera di isolamento
- Emissioni ridotte
- Package Wide-SOIC (DW-16)
- Certificazioni di sicurezza (in corso):
- VDE DIN V 0884-11:2017-01
- Programma di riconoscimento dei componenti UL 1577 (completato)
- Certificazioni IEC 62368-1, IEC 61010-1, IEC 60601-1 (completate) e GB 4943.1-2011
Applicazioni
- Alimentatori
- Rete, contatore elettrico
- Unità di azionamento motore
- Automazione di fabbrica
- Automazione per edifici
- Illuminazione
- Elettrodomestici

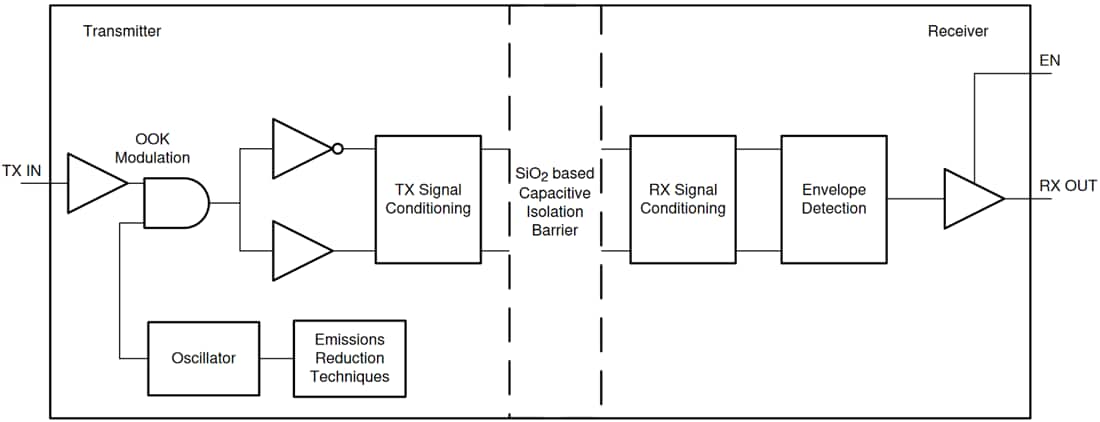

Schema a blocchi funzionale
