Texas Instruments Modulo di valutazione DAC82002EVM
Il modulo di valutazione DAC82002EVM di Texas Instruments è una piattaforma per la valutazione delle prestazioni del DAC82002. DAC82002 è un convertitore digitale-analogico (DAC) a doppio canale, a bassa potenza, alta precisione a 16 bit. TI DAC82002 presenta un circuito di ripristino all'accensione per l'accensione a una scala zero (0x0000) o a una scala media (0x8000), a seconda del pin di selezione di ripristino (RSTSEL).
Caratteristiche
- Controller digitale integrato per comunicazione con interfaccia periferica seriale (SPI)
- I circuiti degli amplificatori operazionali con buffer di uscita configurabili consentono la configurabilità plug-and-play
- Riferimento da 2,5 V a bassa deriva
Risorse aggiuntive

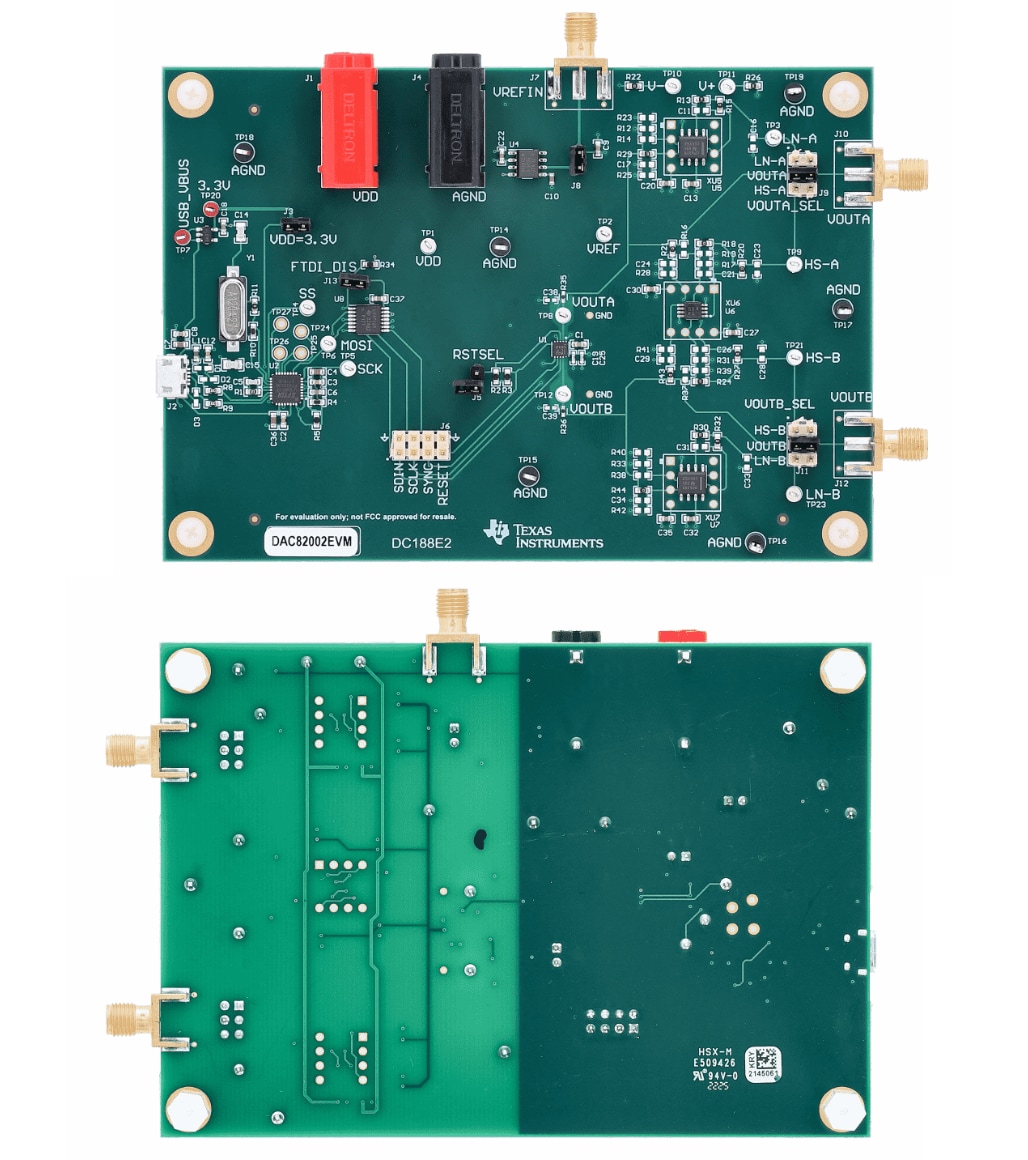

Layout della PCB

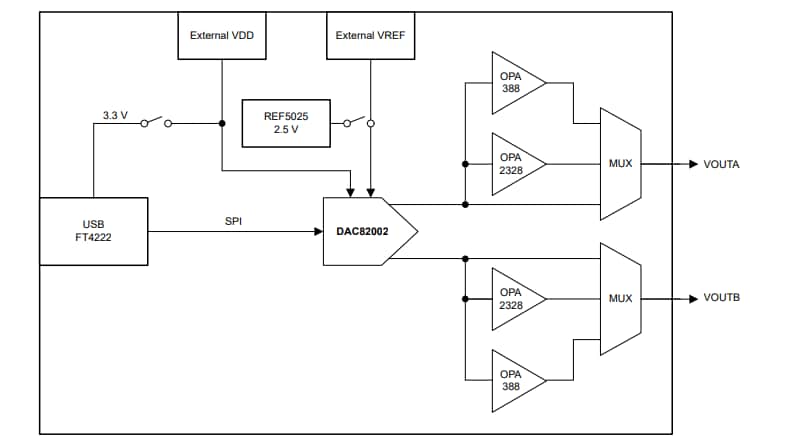

Schema semplificato hardware
