Texas Instruments DAC a singolo canale a 16 Bit e bassa potenza DAC82001
Il convertitore da digitale ad analogico (DAC) a canale singolo a bassa potenza a 16 Bit DAC82001 di Texas Instruments è altamente accurato e ha un’uscita di tensione senza buffer. DAC82001 funziona con alimentatori 3,3 V e 5 V e offre linearità di 1 LSB DNL e INL 2 LSB. Il package di dimensioni ridotte e l’alta precisione rendono il dispositivo una scelta eccellente per la generazione di set point della tensione, la calibrazione del guadagno e dell’offset e il controllo dell’alimentazione. Il DAC82001 incorpora un circuito POR (power-on-reset). Il circuito POR garantisce che l’uscita DAC si accenda a media scala o zero in base allo stato del pin RSTSEL. Il dispositivo rimane su quella scala fino a quando non viene scritto un codice valido. Tutti i registri interni vengono ripristinati in modo asincrono dopo che il pin di ripristino è abbassato.
Il DAC82001 di Texas Instruments utilizza un’interfaccia periferica seriale (SPI) a tre fili versatile che opera a frequenze di clock fino a 50 MHz.
Caratteristiche
- prestazioni a 16 bit di 1 LSB DNL e 2 LSB INL
- Bassa energia di disturbo di 0,5 nVs
- Tempo di ripristino rapido 1 µs
- Ampio intervallo di alimentazione: da 2,7 V a 5,5 V
- Ampio intervallo di riferimento da 2,0 V a VDD
- Bassa potenza: 250 µA a 5,0 V
- Interfaccia periferica seriale (SPI) a 3 cavi fino a 50 MHz
- Ripristino a zero o metà scala
- 1,62 V VIH con VDD = 5,5 V
- Inntervallo temperatura da -40 °C a +85 °C
- Package WSON a 10 pin di dimensioni ridotte
Applicazioni
- Oscilloscopio (DSO)
- Test batterie
- Test dei semiconduttori
- Scanner a ultrasuoni
- Alimentazione CC, sorgente CA, carico elettronico

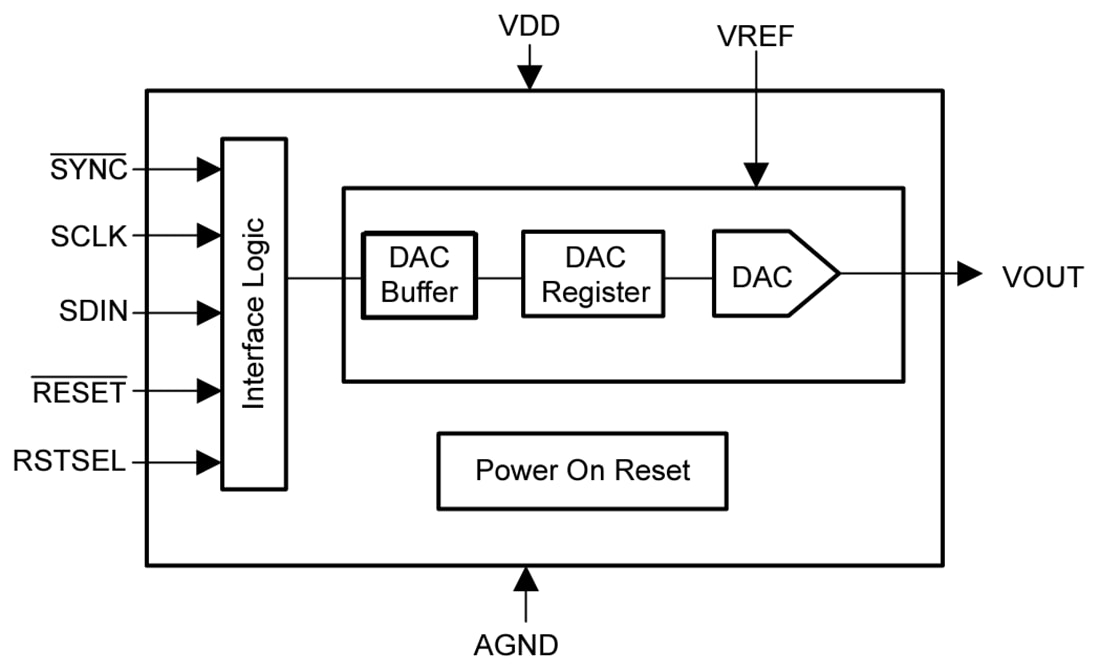

Diagramma a blocchi funzionale
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione DAC82002EVM
Una piattaforma per la valutazione del DAC82002: convertitore digitale-analogico a 16 bit, ad alta precisione, a basso consumo e a doppio canale.
Pubblicato: 2024-10-07
| Aggiornato: 2024-10-22
