STMicroelectronics Sensori di vibrazione digitali a 3 assi IIS3DWB
I sensori di vibrazioni digitali a 3 assi IIS3DWB di STMicroelectronics sono una soluzione system-in-package con basso rumore, su un intervallo di frequenze ultra-ampio e piatto. L'implementazione della vasta larghezza di banda, del basso rumore, della sensibilità molto stabile e ripetibile, insieme alla capacità di operare su un ampio intervallo di temperature (fino a +105°C), rendono l'IIS3DWB ideale per il monitoraggio delle vibrazioni nelle applicazioni industriali.
I sensori di vibrazioni digitali a 3 assi IIS3DWB offrono alte prestazioni, basso consumo energetico e funzioni digitali integrate come FIFO e interrupt. Ciò consente all'IIS3DWB di essere particolarmente adatto per i nodi dei sensori wireless industriali alimentati a batteria. Il buffer first-in, first-out (FIFO) da 3 KB è integrato nel dispositivo per evitare qualsiasi perdita di dati e limitare l'intervento del processore host.
Il sensore ha un intervallo di accelerazione a scala completa selezionabile di ±2/±4/±8/±16 g. Inoltre, l'IIS3DWB è in grado di misurare le accelerazioni con una larghezza di banda fino a 6 kHz con una velocità dati di uscita di 26,7 khz.
Caratteristiche
- Sensore di vibrazione a 3 assi con uscita digitale
- Scala completa selezionabile dall'utente: ±2/±4/±8/±16 g
- Intervallo di risposta in frequenza ultra-ampia e piatta: da CC a 6 kHz (punto ± 3 dB)
- Densità di rumore ultrabassa: fino a 75 µg/√Hz in modalità a 3 assi/60 µg/Hz in modalità ad asse singolo
- Elevata stabilità della sensibilità alla temperatura e contro gli urti meccanici
- Intervallo di temperatura esteso: da -40 °C a +105 °C
- Bassa potenza: 1,1 mA con tutti e 3 gli assi che offrono prestazioni complete
- Interfaccia seriale SPI
- Filtro passa-basso o passa-alto con una frequenza di taglio selezionabile
- Interruzioni per riattivazione/vibrazione-nessuna soglia di vibrazione/FIFO
- FIFO integrato: 3 KB
- Sensore di temperatura integrato
- Test automatico incorporato
- Tensione di alimentazione: da 2,1 V a 3,6 V
- Package compatto: LGA 2,5 x 3 X 0,83 mm a 14 conduttori
- ECOPACK, conformità RoHS e Green
Applicazioni
- Monitoraggio delle vibrazioni
- Monitoraggio di stato
- Manutenzione predittiva
- Apparecchiature per test e misurazioni
Video

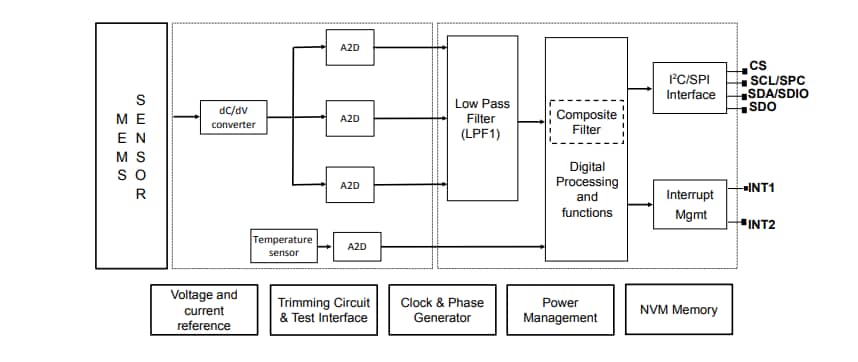

Architettura accelerometro

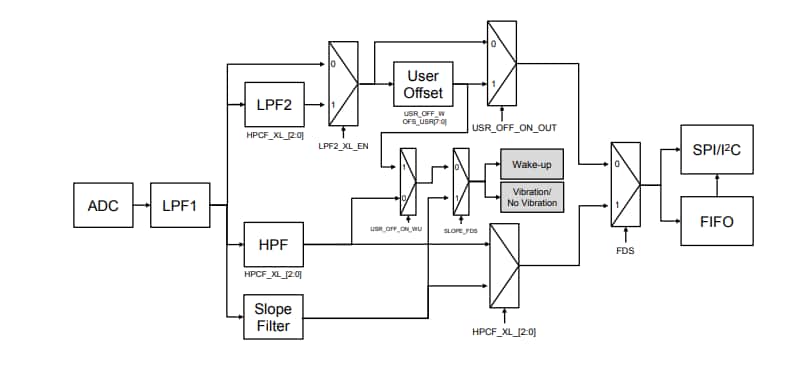

Filtro composito accelerometro
