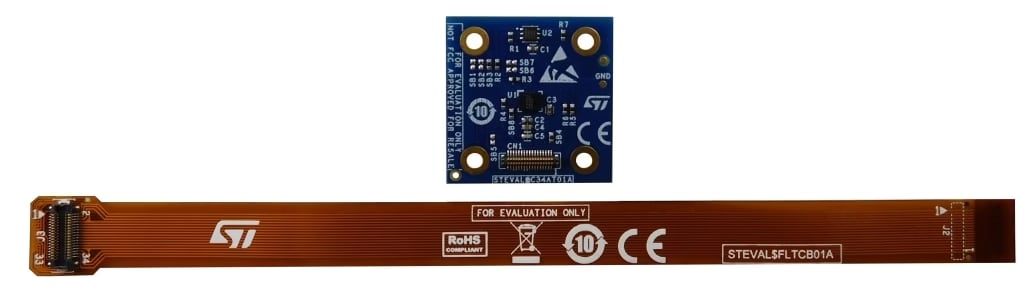

STMicroelectronics Kit di espansione STEVAL-C34KAT1
Il kit di espansione STEVAL-C34KAT1 di STMicroelectronics è un kit di espansione multirilevamento che integra la scheda di espansione STEVALC34AT01 e un cavo flessibile. Il fattore di forma piccolo e il design accurato del dispositivo consentono una misurazione precisa delle vibrazioni fino alla larghezza di banda (6 kHz) e della temperatura.
Il kit STEVAL-C34KAT1 di STMicro include il sensore di vibrazioni IIS3DWB saldato al centro della scheda STEVALC34AT01 di 25 x 25 mm. Anche il sensore di temperatura STTS22H è posizionato sul lato del circuito stampato ed è accoppiato termicamente al pad esposto sul fondo del circuito attraverso le vie. La scheda di espansione può essere montata sui materiali di consumo per l'analisi delle vibrazioni utilizzando quattro fori o un nastro adesivo.
La scheda STEVALC34AT01 è compatibile col kit STWIN.box (STEVAL-STWINBX1).
Caratteristiche
- Plug-in ideale per la scheda di valutazione STEVAL-STWINBX1
- Sensore di vibrazione digitale a 3 assi a banda ultra-larga (fino a 6 kHz) e a basso rumore (IIS3DWB):
- Gamma di risposta in frequenza ultra-ampia e piatta da CC a 6 kHz (punto ±3 dB)
- Filtro passa-basso o passa-alto con una frequenza di taglio selezionabile
- 1,1 mA coi tre assi alla massima capacità
- Ampio intervallo di temperatura: da -40 °C a +105 °C
- Sensore di temperatura 3.0 I2C/SMBus a bassa tensione, potenza bassissima e precisione di 0,5 °C (STTS22H)
- Soglie programmabili attraverso un pin di interruzione
- Bassissima capacità di corrente di 1,75 µA in una modalità a impulso singolo
- Temperatura di funzionamento: da -40 °C a +125 °C
- Pad esposto sul lato inferiore per migliorare l’accoppiamento termico del sensore di temperatura
- Ingresso di alimentazione: da 2,1 a 3,3 V
Applicazioni
- Automazione industriale
- Sensori industriali
Contenuto del kit
- Scheda di espansione multisensore STEVAL-C34AT01 (25 x 25 mm) con un connettore scheda-FPC a 34 pin
- Cavo flessibile a 34 pin
