STMicroelectronics Scheda di valutazione EVSTDRVG611MC
La scheda di valutazione EVSTDRVG611MC di STMicroelectronics consente agli utenti di valutare il driver di gate GaN a mezzo ponte STDRIVEG611. La scheda inverter trifase si basa su driver STDRIVEG611, un HEMT GaN e-mode 650 V e sul microcontroller STM32G431RBT3 dotato di un core Arm® Cortex®-M4 che opera a 170 MHz.
La scheda EVSTDRVG611MC di STMicroelectronics consente il controllo orientato al campo senza sensore (FOC), permettendo la gestione di motori sincroni a magnete permanente (PMSM) e motori brushless CC (BLDC), che coprono una vasta gamma di applicazioni, inclusi compressori per frigoriferi, pompe, ventole ed elettrodomestici industriali. EVSTDRVG611MC è largo 109 mm x 110 mm con una PCB FR-4 a due strati, che si traduce in un Rth(JA) complessivo di 8,5°C/W (equivalente a 50°C/W per ogni GaN) in aria ferma.
Caratteristiche
- Topologia trifase con driver di gate a GaN STDRIVEG611
- 75mΩ tip., HEMT GaN e-mode da 650 V in package PowerFLAT 5x6 HV con sorgente Kelvin
- Microcontroller STM32G431RBT3 per elevata integrazione analogica
- Topologia a 3 shunt per controllo orientato al campo (FOC) senza sensore
- Filtro di linea di ingresso per rete CA 230 V e raddrizzatore
- Potenza tipica fino a 600 W 40 kHz
- Sintonizzato a 10V/ns dV/dt per EMI e affidabilità del motore
- Interfaccia UART, codificatore, sensori di posizione Hall, interfacce SWD
- Amplificatori Shunt integrati in STM32G4
- Protezione da sovracorrente
Applicazioni
- Driver per motori per elettrodomestici, pompe e compressori
- Automazione industriale, servo drive e drive industriali
- E-bike e utensili elettrici
- Amplificatori audio di classe D
- Convertitori CC/CC e risonanti, PFC, caricabatterie e adattatori
Driver gate correlato
STMicroelectronics Gate driver a mezzo ponte STDRIVEG611
Un driver di gate mezzo ponte ad alta tensione per GaN a canale N in modalità di miglioramento.

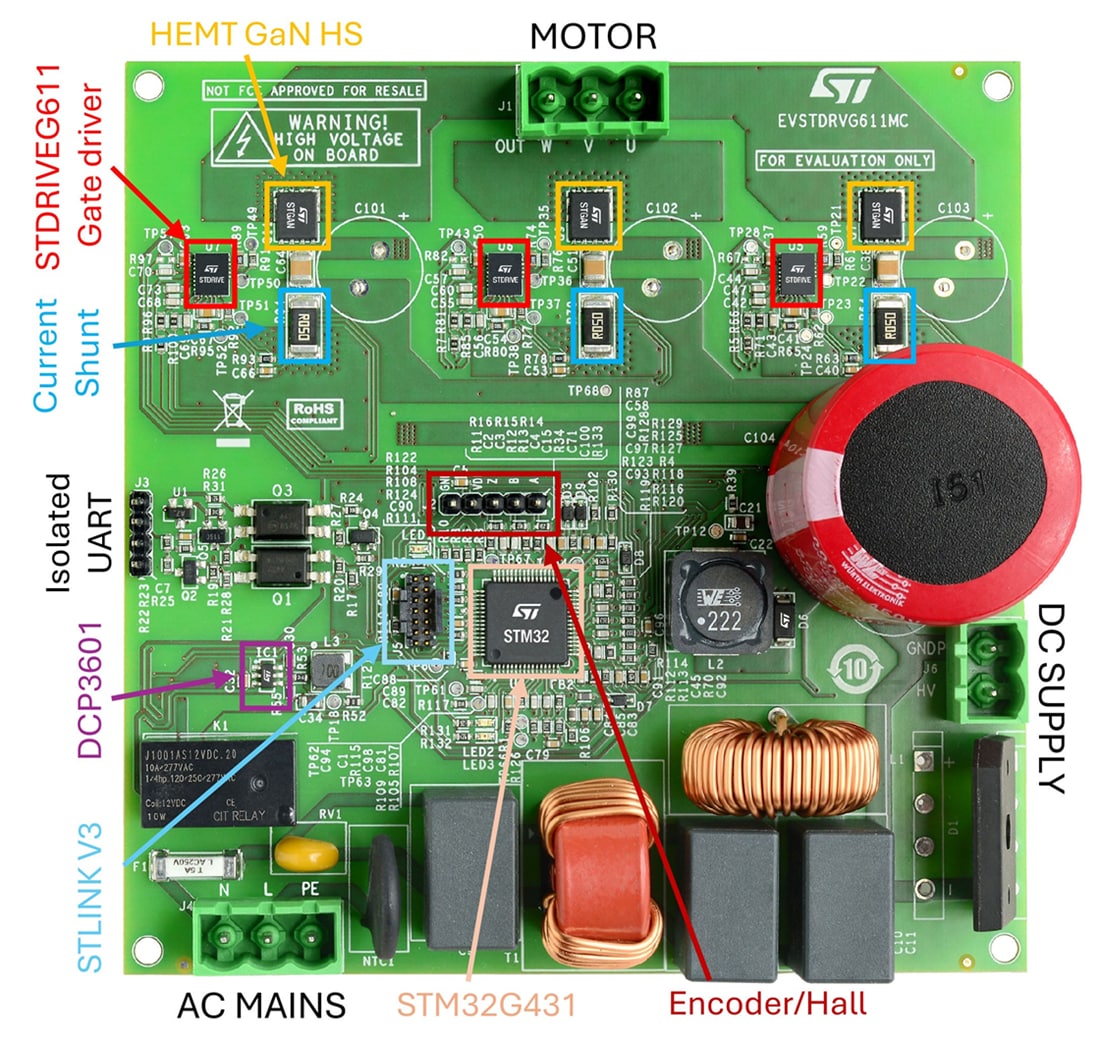

Panoramica frontale

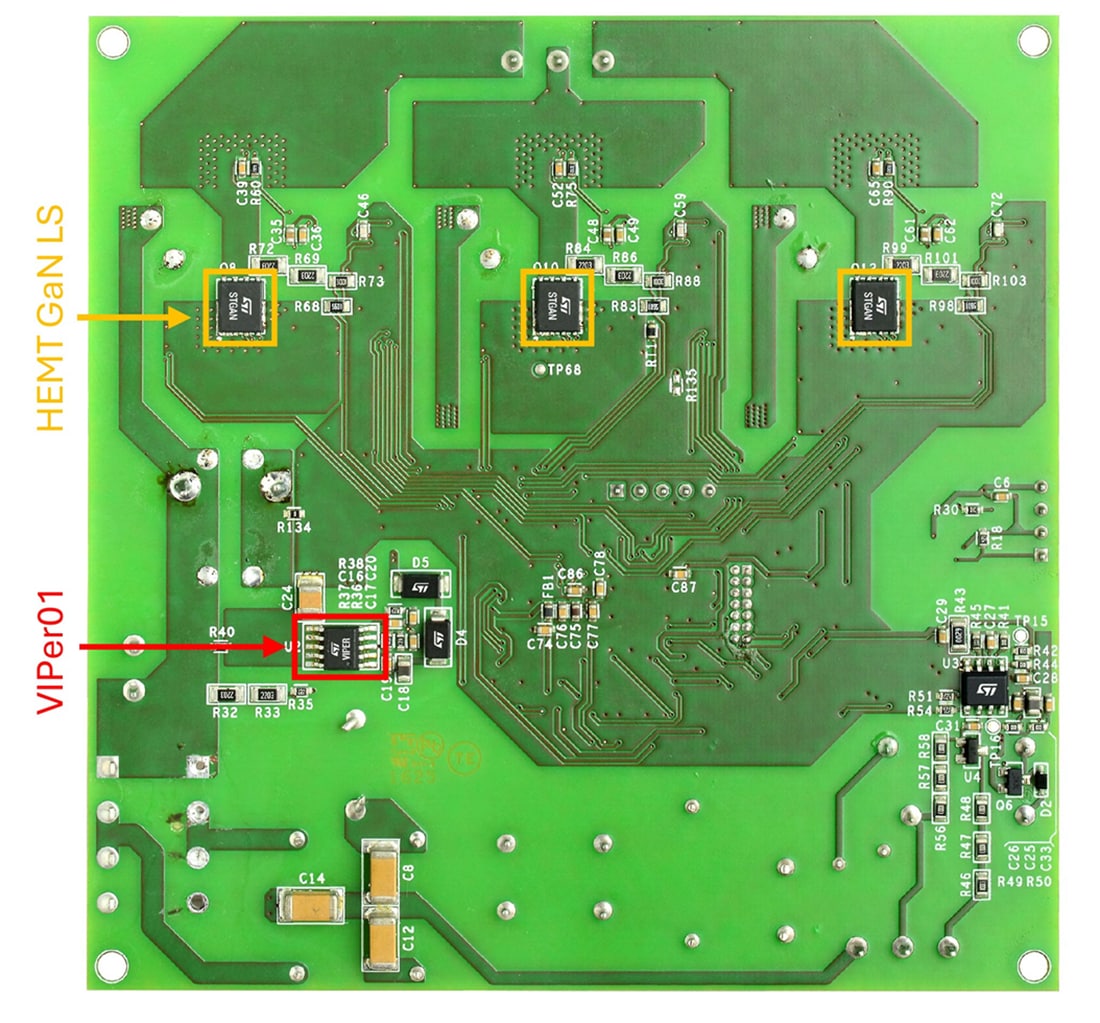

Panoramica posteriore
