STMicroelectronics Scheda dimostrativa EVALMASTERGAN3
La scheda dimostrativa EVALMASTERGAN3 STMicroelectronics fornisce un progetto di riferimento di topologia half bridge basato sul driver ad alta tensione MASTERGAN3 con eHEMT GaN integrati. I GaN di potenza integrati presentano una RDS(ON) di 150 mΩ e una tensione di rottura drain-source di 650 V. Il diodo di bootstrap integrato può alimentare rapidamente a monte il gate driver integrato.
La scheda dimostrativa EVALMASTERGAN3 STMicroelectronics presenta un driver MASTERGAN3 pre-installato in un package QFN. La scheda dimostrativa include anche un generatore programmabile di tempo morto in ingresso integrato con una singola alimentazione VCC. Un regolatore di tensione lineare integrato offre una guida da 3,3 V per alimentare circuiti logici a bassa tensione come microcontroller o FPGA.
Sono inclusi spazi liberi per consentire la personalizzazione della scheda per l'applicazione finale, come il segnale di ingresso separato o il singolo segnale PWM, l'uso di un diodo di bootstrap esterno opzionale, l'alimentazione separata per VCC, PVCC o Vbo e l'uso di un resistore shunt a valle per le topologie in modalità corrente di picco.
Caratteristiche
- Scheda di valutazione half bridge dotata di driver ad alta tensione MASTERGAN3
- Due eHEMT GaN da 650 V integrati
- Package QFN da 9 mm x 9 mm
- Regolatore LDO da 3,3 V KF33BD-TR per l'alimentazione di circuiti esterni (fino a 50 mA)
- Connettore ad alta frequenza per il monitoraggio dei pin MASTERGAN3 GL e GH
- Ingresso VCC sul connettore filettato o pin strip configurati per tensioni di alimentazione MASTERGAN3
- Set completo di funzionalità per pilotare MASTERGAN3 con un segnale di pilotaggio singolo o complementare
- Generatore di tempo morto integrato per convertire il singolo segnale PWM in due segnali LIN e HIN complementari con tempi morti regolabili in maniera indipendente
- Giunzione da 35 °C/W a resistenza termica ambientale per valutare topologie di grande potenza
- Spazio libero per shunt a valle, condensatori di bootstrap esterni e condensatori bulk ad alta capacità e alta tensione
- PCB FR-4 di 50 mm x 70 mm
- Conforme a RoHS
Dispositivo supportato
STMicroelectronics Driver ad alta tensione a mezzo ponte GaN MASTERGAN
Integrazione di un driver di porta e 2 transistor GaN ad arricchimento in una configurazione a mezzo ponte.
Strumenti di sviluppo correlati
STMicroelectronics Scheda dimostrativa EVALMASTERGAN5
Progetto di riferimento half bridge basato sul driver ad alta tensione MASTERGAN5 con eHEMT GaN integrati.

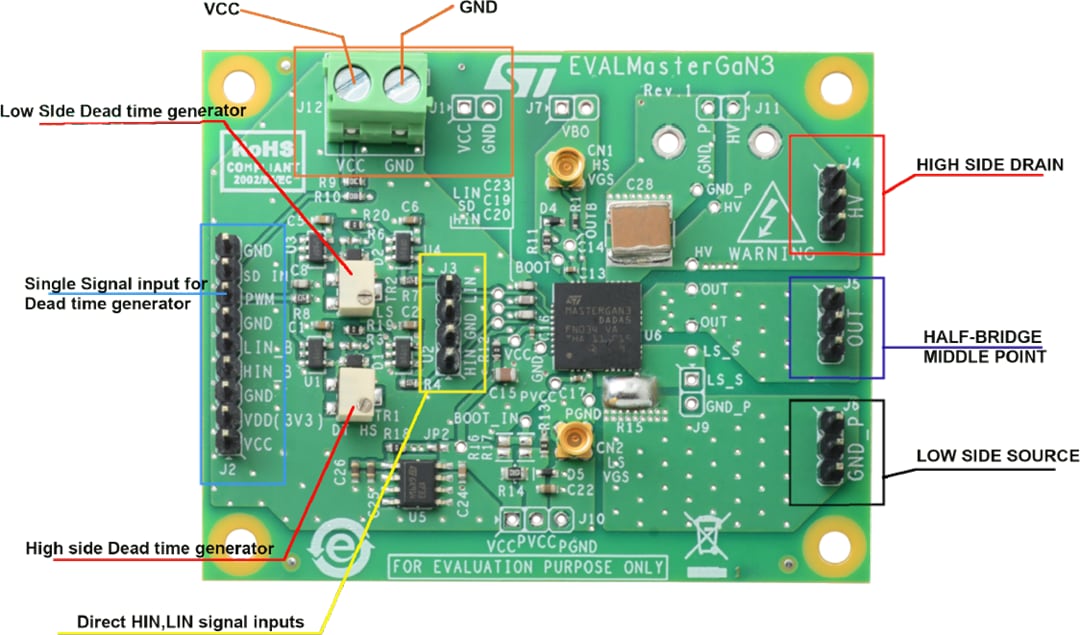

Layout scheda
