ROHM Semiconductor Scheda di valutazione BM2P10B1J-EVK-001
La scheda di valutazione BM2P10B1J-EVK-001 di ROHM Semiconductor è progettata per valutare le prestazioni dei convertitori CC-CC di tipo PWM BM2P10B1J per alimentatori CA-CC. Questa scheda di valutazione presenta il CI del convertitore CC-CC con metodo PWM BM2P10B1J-Z integrato nel MOSFET da 730 V. La scheda di valutazione BM2P10B1J-EVK-001 presenta anche un resistore a basso ON integrato di 1 Ω. Il resistore a basso ON e il MOSFET ad alta tolleranza di tensione da 730 V semplificano la progettazione. Questa scheda di valutazione opera all'interno dell'intervallo di tensione di ingresso da 90 V a 264 V e dell'intervallo di temperatura da -10 °C a 65 °C.
Caratteristiche
- Uscita di una tensione isolata di 12 V da un ingresso di 90 VCA a 264 VCA
- Corrente di uscita massima: 2 A
- Intervallo di frequenza di ingresso: da 47 Hz a 63 Hz
- Potenza di uscita massima: 24 W
- Efficienza di alimentazione: 86,5%
- CI convertitore CC/CC con metodo PWM BM2P10B1J-Z integrato nel MOSFET da 730 V
- Resistore a bassa ON integrato da 1 Ω
- Il BM2P10B1J fornisce il sistema ottimale per tutti i prodotti con prese
Circuito di applicazione tipico

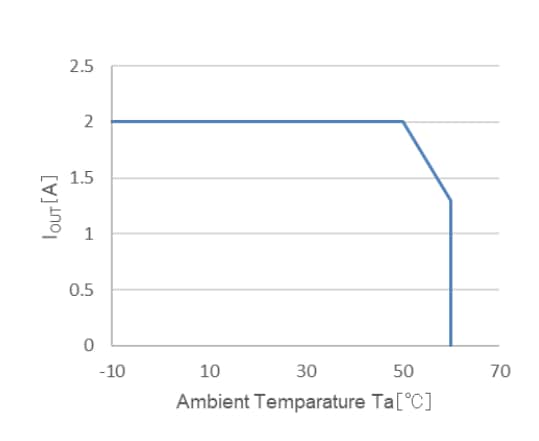

Curva di riduzione della temperatura
Prodotto correlato
ROHM Semiconductor MOSFET di potenza SiC a canale N
L'assenza di corrente di coda durante la commutazione consente un funzionamento più rapido e una perdita di commutazione ridotta.
