ROHM Semiconductor CI di rilevamento di tensione (ripristino) CMOS BD5230G-1TR
Il CI del rilevatore di tensione (ripristino) CMOS BD5230G-1TR di ROHM Semiconductor offre alta precisione, consumo di corrente ultrabasso e un design leggero. Le impostazioni del tempo di ritardo per questo CI del rilevatore di tensione possono essere regolate con precisione utilizzando un condensatore esterno. Il CI BD5230G-1TR è disponibile per un intervallo di tensione di rilevamento specifico da 0,9 V a 5 V ed è regolabile in incrementi di 0,1 V. Il ritardo mantiene una precisione entro ±30% sull’intero intervallo di temperatura di funzionamento da -40°C a 85°C. Questo CI rilevatore di tensione di uscita a drain aperto a canale N è disponibile in un package SSO5 e misura 2,90 mm x 2,80 mm 1,25 mm. Le applicazioni tipiche includono dispositivi di consumo che richiedono il rilevamento di tensione.
Caratteristiche
- Nano Module™
- Impostazione del tempo di ritardo controllata da un condensatore esterno
- Tipo di uscita a drain aperto a canale N
- Molto piccolo e leggero
Specifiche
- Intervallo di tensione di rilevamento tipica (incremento 0,1 V) da 0,9 V a 5 V
- Consumo di corrente ultrabasso tipico di 270 nA
- Package 2,90 mm x 2,80 mm x 1,25 mm SSO5
- Precisione di ritardo ±30% (da -40 °C a 85 °C, condensatore pin CT ≥1 nF)
Applicazioni
- Tutti i dispositivi di consumo che richiedono il rilevamento di tensione
Schema a blocchi

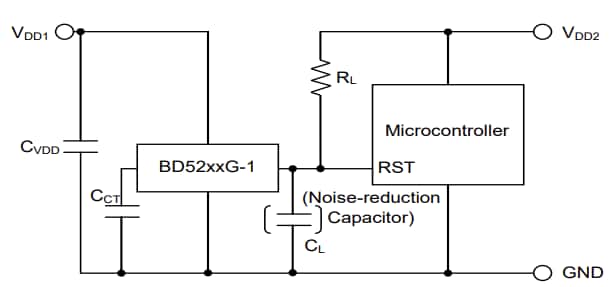

Circuito di applicazione tipico
Dimensioni fisiche
