onsemi MOSFET NVMFWS1D7N04XM

Il MOSFET NVMFWS1D7N04XM di onsemi è un MOSFET singolo con gate STD a canale N, in un package SO8FL. Il dispositivo presenta una tensione drain-to-source di 40 V, una corrente di drain continua di 154 A ed è qualificato AEC-Q101. Il MOSFET NVMFWS1D7N04XM di onsemi minimizza le perdite di driver e conduzione con bassa capacità elettrica e RDS(on). L'NVMFWS1D7N04XM presenta un ingombro ridottissimo di 5 mm x 6 mm ed è ideale per unità di azionamento motore, protezione della batteria e raddrizzamento sincrono.

Caratteristiche

  • Bassa RDS(on) per ridurre al minimo le perdite di conduzione
  • Bassa capacità per ridurre al minimo le perdite del driver
  • Ingombro ridotto (5 mm x 6 mm) con progettazione compatta
  • Qualificato AEC-Q101 e con capacità PPAP
  • Senza piombo, alogeni, BFR e conforme alla direttiva RoHS

Applicazioni

  • Unità di azionamento motore
  • Protezione batteria
  • Raddrizzamento sincrono

Specifiche

  • Tensione drain-to-source di 40 V
  • Corrente di drain continua 154 A
  • 1,65 mΩ a VGS= 10 V resistenza di conduzione drain-to-source

Stile del package

Schema di circuito di applicazione - onsemi MOSFET NVMFWS1D7N04XM

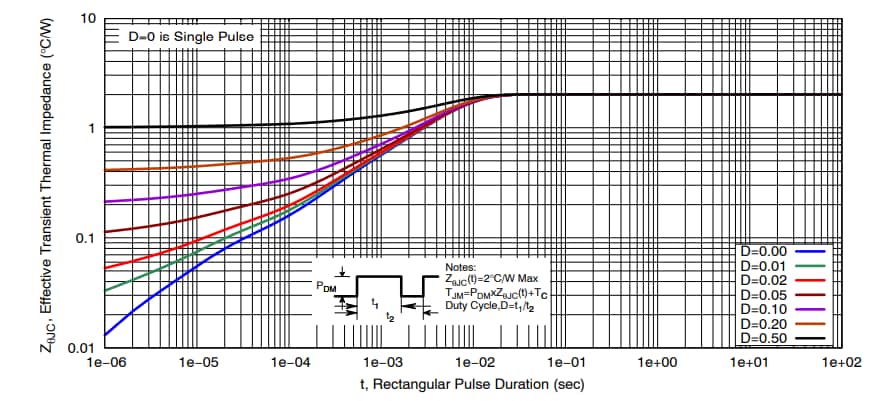

Grafico delle prestazioni - onsemi MOSFET NVMFWS1D7N04XM
Pubblicato: 2025-04-03 | Aggiornato: 2025-04-17
