onsemi MOSFET di potenza NVMFS4C306N

I MOSFET di potenza NVMFS4C306N di onsemi offrono tensione drain-source 30 V, 3,4 mΩ RDS (ON) e corrente di drain continua 71 A. Il MOSFET di potenza per il settore automobilistico è disponibile in un package SO8-FL con conduttori piatti da 5 mm x 6 mm sviluppato per progetti compatti ed efficienti.

I MOSFET di potenza NVMFS4C306N onsemi sono disponibili con opzione a lati saldabili per un’ispezione ottica migliorata. NVMFS4C306N è qualificato AEC-Q101 e compatibile con PPAP, ideale per applicazioni nel settore automobilistico.

Caratteristiche

  • BassoRDS (on) per ridurre al minimo le perdite di conduzione
  • Bassa capacità elettrica per ridurre al minimo le perdite del driver
  • Carica del gate ottimizzata per ridurre al minimo le perdite di commutazione
  • Qualificato AEC-Q101 e con capacità PPAP
  • NVMFS4C306NWF – Opzione a lati saldabili per un’ispezione ottica migliorata
  • Senza piombo, senza alogeni/senza BFR e conforme a RoHS

Applicazioni

  • Protezione dall'inversione della batteria
  • Driver di uscita convertitori CC-CC

Specifiche

  • Corrente di drain continua massima 71 A
  • 3,4 mΩ a 10 V e 4,8 mΩ a 4,5 V RDS (ON) massimo
  • Tensione drain-to-source: 30 V
  • Tensione gate-to-source ±20 V
  • Corrente di drain a impulsi da 166 A
  • Intervallo di temperatura di conservazione e giunzione da -55°C a +175°C

Applicazione tipica

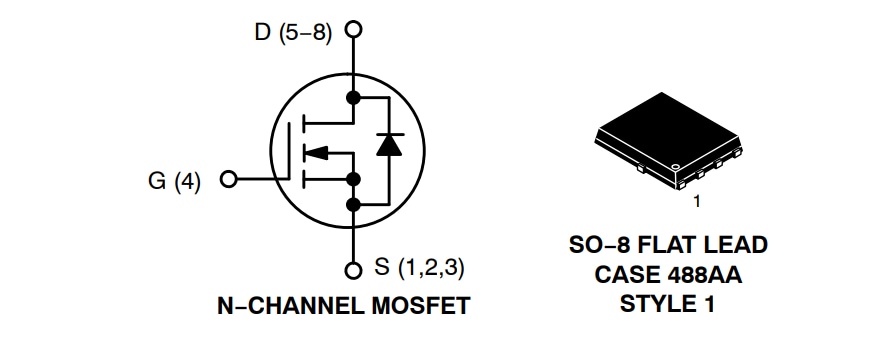

Schema di circuito di applicazione - onsemi MOSFET di potenza NVMFS4C306N
Pubblicato: 2023-12-29 | Aggiornato: 2024-05-10
