NXP Semiconductors Scheda di sviluppo FRDM-MCXE247
La scheda di sviluppo FRDM-MCXE247 di NXP Semiconductors è una piattaforma di progettazione e valutazione basata sul microcontroller (MCU) NXP MCXE247. L'MCU NXP MCXE247 è basato su un core Arm® Cortex®-M4F, che funziona a velocità fino a 112 MHz con un'alimentazione da 2,70 V a 5,5 V. La scheda FRDM-MCXE247 è composta da un dispositivo MCXE247 con una memoria flash seriale esterna 64Mbit (fornita da Winbond). La scheda è dotata anche di un sensore accelerometrico I2C FXLS8974CFR3, un interruttore magnetico NMH1000 I2C, tre CAN PHY TJA1057GTK/3Z, PHY Ethernet, un LED RGB, pulsanti e un circuito di sonda di debug MCU-Link. La scheda NXP Semiconductors FRDM-MCXE247 è compatibile con i moduli Arduino Shield le schede Pmod e microBUS. Per la procedura di debug dell'MCU MCXE247, la scheda FRDM-MCXE247 utilizza una sonda di debug integrata (OB), MCU-Link OB, che si basa sull'MCU LPC55S16 di NXP.
Caratteristiche
- MCU MCXE247VLQ integrato con velocità fino a 112 MHz e alimentazione da 2,70 V a 5,5 V
- Ampliabile con più schermature
- Arduino
- MicroBUS
- PMOD
- Estensioni FRDM (shield NXP)
- FlexIO
- Sensori e memoria integrati
- Accelerometro FXLS8974CFR3 I2C
- Interruttore magnetico NMH1000 I2C
- Flash esterna 8 MB
- 64Mbit flash seriale esterna
- LED RGB, pulsanti e circuito di sonda di debug MCU-Link basato su MCU LPC55S16
- Diverse opzioni di connettività
- Ethernet 10/100Mbps
- 3 CAN PHY TJA1057GTK/3Z
- UART, SPI e 2C
- Alimentazione da USB Type-C®
- Supporta sia 5 V che 3,3 V
- Collegamento SWD/MCU per flashing, debug e profilazione energetica
Applicazioni
- Apparecchiature di sicurezza
- Aria condizionata, riscaldamento e ventilazione (HVAC)
- Pompe di calore
- Caldaie
- Riscaldatori
- Utensili elettrici
- Accumulo dell’energia
- Accumulo di energia domestico
- Accumulo di energia industriale
- Accumulo di energia mobile
- Sistemi batteria distribuiti
- Controllo del motore
- Deviatori per trasportatori industriali
- Automazione industriale
- Robot/droni
- Gruppi motopropulsori per biciclette elettriche
- Veicoli senza equipaggio
- Unità di controllo dei sistemi idraulici
Componenti di bordo
NXP Semiconductors Microcontrollori MCX E incentrati sull'affidabilità/sicurezza
Offrono prestazioni affidabili in ambienti impegnativi in cui l'affidabilità/la sicurezza sono essenziali.
NXP Semiconductors Accelerometro IoT digitale a 12 bit FXLS8974CF
Accelerometro MEMS progettato per una vasta gamma di applicazioni IoT mediche e industriali.
NXP Semiconductors Interruttore magnetico NMH1000
Un interruttore di campo magnetico a effetto Hall che opera a bassa tensione, corrente e velocità dati in uscita.
NXP Semiconductors Ricetrasmettitori CAN ad alta velocità TJA1057 Mantis®
Offrono una serie di funzionalità ottimizzate per applicazioni per il settore automobilistico da 12 V che richiedono funzionalità CAN di base.
NXP Semiconductors Microcontroller serie LPC551x/S1x
MCU basati su Arm Cortex®-M33 a 32 bit progettati per applicazioni integrate per uso generico.

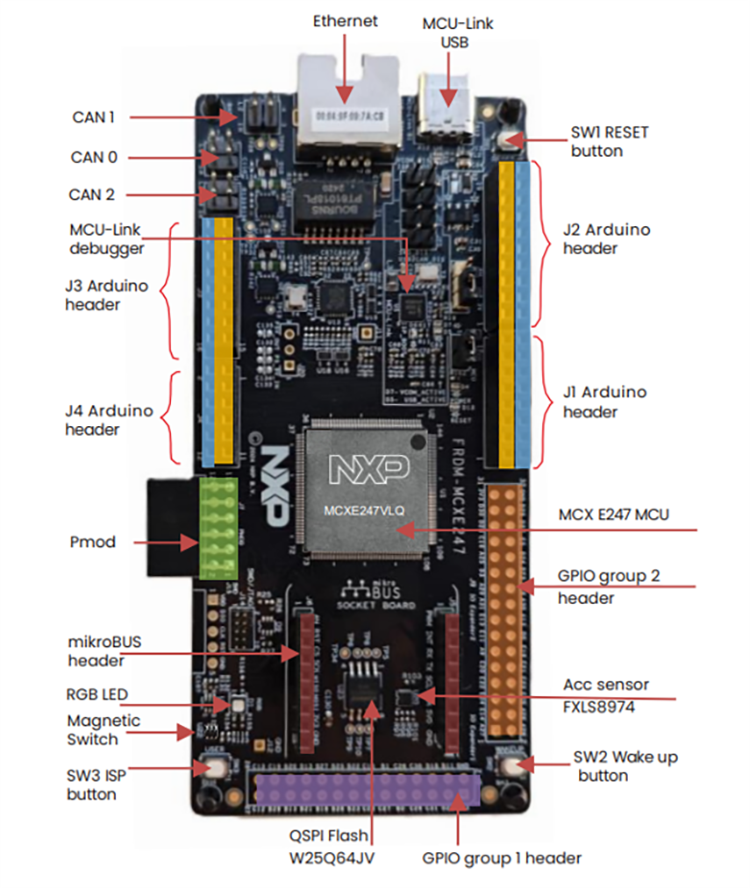

Layout scheda
Schema a blocchi
