Nexperia MOSFET di piccolo segnale (SSMOS) per dispositivi portatili

I MOSFET per piccoli segnali (SSM) di Nexperia per dispositivi portatili offrono package WLCSP e DFN senza piombo per applicazioni mobili e portatili. I package SSOS di Nexperia offrono una soluzione DFN estremamente piccola nelle dimensioni di passo comunemente usate di 0,35 mm. Una soluzione sostitutiva ideale in condizioni in cui lo spazio è fondamentale, questi package ultra-piccoli offrono un'efficienza di spazio significativa, prevedendo allo stesso tempo uno sforzo minimo per la regolazione dell'assemblaggio. Disponibili sia a canale N che a canale P, tutte le parti sono dotate di protezione ESD di > 2 kV e con un’elevata capacità di potenza di > 1300mW.

Le opzioni di package per i MOSFET per piccoli segnali Nexperia  includono il profilo ultrabasso DFN0603, che misura solo 0,63 mm x 0,33 mm x 0,25 mm. Questo package utilizza il 13% in meno di spazio rispetto ai MOSFET nel package più piccolo successivo, il DFN0604. Inoltre, questa riduzione delle dimensioni è stata ottenuta senza compromettere le prestazioni del dispositivo, poiché la RDS (on) di questi dispositivi è stata ridotta del 74%, contribuendo a migliorarne l'efficienza e consentendo così ai progettisti di apparecchiature indossabili di raggiungere una densità di potenza ancora maggiore.

Caratteristiche

  • PMPB09R1XN, PMPB10R3XN, PMPB14R8XN
    • Transistor a effetto di campo (FET) ad arricchimento a canale N, VDS 30 V
    • Package in plastica SMD DFN2020M-6 (SOT1220-2) senza piombo da 2 mm x 2 mm x 0,65 mm
  • PMPB19R0UPE, PMDXB290UNE
    • Transistor a effetto di campo (FET) ad arricchimento a canale P 20 V
    • Package PMPB19R0UPE in plastica SMD DFN2020M-6 2 mm x 2 mm 0,65 mm senza piombo (SOT1220-2)
    • Package di piccole dimensioni PMDXB290UNE ultra sottile e senza piombo 1,1 mm x 1 mm X 0,37 mm  DFN1010B-6 (SOT1216)
  • Le opzioni del package includono DFN0603 a profilo ultrabasso
  • Sostituzione di pacchetti più grandi – I miglioramenti delle prestazioni nella tecnologia wafer e nella tecnologia del package consentono prestazioni elettriche e termiche più elevate su un ingombro ridotto
  • Alta capacità di potenza
  • Compatibilità con dimensioni passo su DFN0606 e DFN1006
  • Prestazioni RDS (on) migliorate

Applicazioni

  • Commutazione di carico
  • Caricamento wireless
  • Interruttore batteria
  • Driver LED
  • interruttore di carica per dispositivi portatili
  • Risparmio energetico per dischi rigidi e calcolo
  • Risparmio energetico in dispositivi portatili alimentati a batteria
  • Traslatore di livello
  • Conversione CC/CC
  • Driver di relè
  • Driver di linea ad alta velocità

Risorse

Video

Prodotti correlati

Nexperia MOSFET di tipo trench DFN0606

Utilizza la tecnologia MOSFET a trincea per fornire bassa tensione di soglia e commutazione molto rapida.

Learn MoreInformazioni su Nexperia MOSFET di tipo trench DFN0606 View ProductsCorrelato a Nexperia MOSFET di tipo trench DFN0606

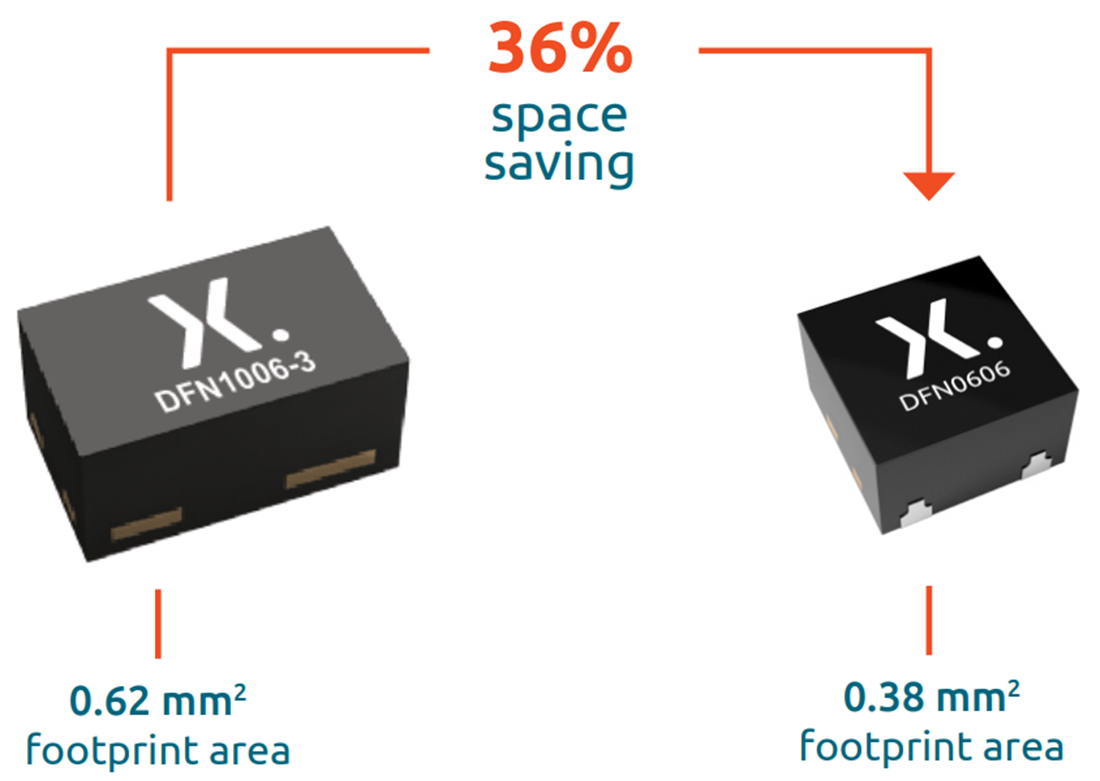

Confronto dei risparmi di spazio

Nexperia MOSFET di piccolo segnale (SSMOS) per dispositivi portatili
View Results ( 16 ) Page
Codice prodotto Scheda dati Descrizione
PMCB60XNEZ PMCB60XNEZ Scheda dati MOSFET SOT8026 N-CH 30V 3.5A
PMCA14UNYL PMCA14UNYL Scheda dati MOSFET SOT8007 N-CH 12V 11A
PMCB60XNZ PMCB60XNZ Scheda dati MOSFET SOT8026 N-CH 30V 4A
NX138AKHH NX138AKHH Scheda dati MOSFET SOT8001 N-CH 60V .26A
PMPB07R3ENAX PMPB07R3ENAX Scheda dati MOSFET SOT1220 N-CH 30V 12A
PMPB07R3ENX PMPB07R3ENX Scheda dati MOSFET SOT1220 N-CH 30V 12A
PMPB33XPZ PMPB33XPZ Scheda dati MOSFET PMPB33XP/SOT1220/DFN2020MD-6
PMX100UNZ PMX100UNZ Scheda dati MOSFET SOT8013 N-CH 20V 1.3A
PMX300UNEZ PMX300UNEZ Scheda dati MOSFET SOT8013 N-CH 30V .82A
PMX400UPZ PMX400UPZ Scheda dati MOSFET SOT8013 P-CH 20V .9A
