Nexperia MOSFET N-Channel BUK7Q nel package MLPAK33-WF
I MOSFET N-Channel BUK7Q di Nexperia nel package MLPAK33-WF (SOT8002-3D) utilizzano la tecnologia Trench 9. Qualificati per soddisfare i requisiti AEC-Q101 a 175°C, offrono un ingombro ridotto per progetti compatti. Nexperia BUK7Q è dotato di fianchi bagnabili lateralmente che garantiscono giunzioni di saldatura robuste e ispezione ottica automatizzata.
Caratteristiche
- Package MLPAK33-MF (SOT8002-3D)
- Tecnologia trench 9
- Ingombro 3 mm x 3 mm
- Qualificato secondo AEC-Q101 a 175 °C
- Fianchi bagnabili lateralmente per giunti di saldatura robusti e ispezione ottica automatizzata
Applicazioni
- Unità di azionamento motore
- Protezione batteria
- Conversione CC-CC
Specifiche
- Tensione di rottura drain-source Vds: 40 V
- Tensione gate-source Vgs: 20 V
- SMD/SMT
- MLPAK33-8
- 8 pin
- Intervallo di temperatura da -55 °C a +175 °C
- Canale N singolo

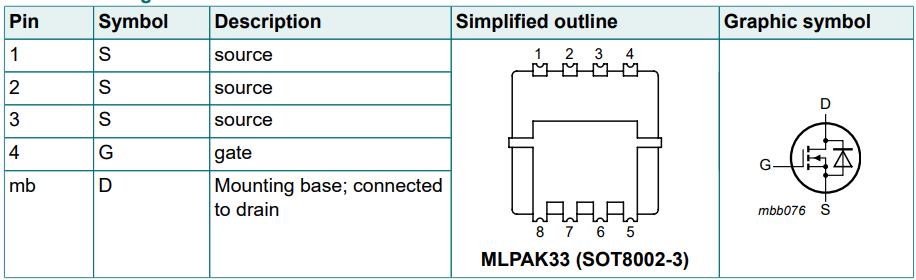

Pinning
View Results ( 5 ) Page
| Codice prodotto | Scheda dati | Id - corrente di drain continua | Pd - Dissipazione di potenza | Qg - Carica del gate | Rds On - Drain-source sulla resistenza | Ritardo di spegnimento tipico | Tipico ritardo di accensione |
|---|---|---|---|---|---|---|---|
| BUK7Q4R9-40HJ |  |
70 A | 84 W | 29 nC | 4.9 mOhms | 23 ns | 7 ns |
| BUK7Q6R0-40HJ | |
73 A | 65 W | 22 nC | 6 mOhms | 17 ns | 6 ns |
| BUK7Q7R5-40HJ | |
55 A | 53 W | 17 nC | 7.5 mOhms | 14 ns | 5 ns |
| BUK7Q8R4-40HJ | |
57 A | 51 W | 16 nC | 8.4 mOhms | 13 ns | 4.7 ns |
| BUK7Q9R5-40HJ | |
51 A | 47 W | 14 nC | 9.5 mOhms | 12 ns | 4.1 ns |
Pubblicato: 2025-09-15
| Aggiornato: 2026-01-30
