Murata Modulo Wi-Fi®6/BLUETOOTH®/802.15.4 Tipo 2LL
Il modulo Wi-Fi®6/BLUETOOTH®/802.15.4 ultra-compatto Tipo 2LL di Murata è un modulo piccolo e ad alte prestazioni, basato sul chipset combo NXP IW610G. Il chipset combina Wi-Fi 802.11a/b/g/n/CA/AX HE20 e Bluetooth 5,4 a bassa energia con 802.15.4, con velocità di trasmissione dati PHY fino a 114,7 Mbps su Wi-Fi e 2 Mbps su BLE.
Il Wi-Fi supporta l'interfaccia SDIO v3.0 DDR50, mentre la sezione Bluetooth facilita un'interfaccia UART a 4 cavi, ad alta velocità, e PCM per i dati audio. La sezione 802.15.4 supporta un'interfaccia SPI.
Il Tipo 2LL impiega meccanismi e algoritmi hardware di coesistenza collaborativa altamente avanzati e potenziati che consentono una collaborazione ottimizzata tra Wi-Fi, Bluetooth e 802.15.4 per massimizzare le prestazioni.
In modalità IEEE 802.11ax, il funzionamento Wi-Fi supporta velocità di trasmissione dati MCS0-MCS9 (fino a 256QAM) in canali da 20 MHz.
Il modulo Wi-Fi/Bluetooth/802.15.4 di tipo ultracompatto 2LL di Murata è confezionato in un fattore di forma estremamente piccolo e schermato di 8,8 mm x 7,7 mm x 1,3 mm, consentendo l'integrazione in applicazioni sensibili alle dimensioni e alla potenza come IoT, sistemi wireless portatili, gateway e altro ancora.
Caratteristiche
- Modulo Wi-Fi e Bluetooth 5,4 a bassa energia e 802.15.4 a 2,4 GHz e 5 GHz
- Chipset IW610G NXP
- Nessun processore
- Certificazione di riferimento FCC/IC
Applicazioni
- Smart home
- Assistenza sanitaria e dispositivi indossabili
- Automazione industriale/per edifici
- Città intelligente
- Applicazioni aziendali
- Controllo dell'accesso
- Agricoltura
- Videocamere di sorveglianza
- Applicazioni audio/video
- Droni e robotica
Specifiche
- Velocità dati PHY 1×1, larghezza di banda 20 MHz/MCS9 e fino a 114,7 Mbps
- Sistemi Linux, Android e FreeRTOS
- Tensione di interfaccia 1,8 V e 3,3 V
- Tensione di alimentazione da 3,14 V a 3,46 V
- Temperatura di funzionamento da -40 °C a +85 °C
Moduli associati
NXP Semiconductors Moduli tri-radio Wi-Fi® 6 ottimizzati per IoT IW610
Wi-Fi 6 integrato, BLUETOOTH® a bassa energia (LE) 5,4 e radio 802.15.4 in una soluzione compatta.
Embedded Artists EAR00500 Dual Wi-Fi®6/BLUETOOTH® 2LL M.2 Module
Wi-Fi®/BLUETOOTH® Module is designed for evaluation, integration, & ease of use.
Diagramma a blocchi

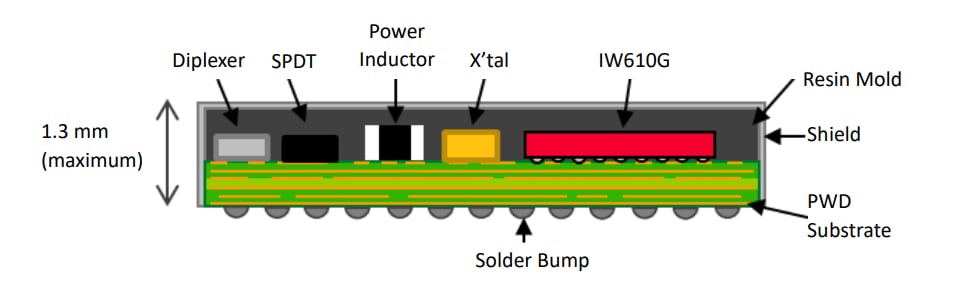

Struttura di tipo 2LL
