MACOM IM da 400 W CGHV38375F su transistor SiC
Il GaN abbinato internamente da 2,75 GHz a 3,75 GHz da 400 W CGHV38375F di Wolfspeed sul transistor SiC (IM-FET) offre 400 W di HPA abbinato a 50 Ohm alle le porte di ingresso e uscita. La CGHV38375F opera da 2,75 GHz a 3,75 GHz espandendo la copertura sull'intera banda S del radar.
Caratteristiche
- Copertura radar a banda S completa
- PSAT tipico da 400 W
- Efficienza di drain tipica del 55%
- Notevole guadagno segnale: >10 dB
- Funzionamento a impulsi e CW
Applicazioni
- Radar a impulsi e banda S CW
- Civile
- Settore militare

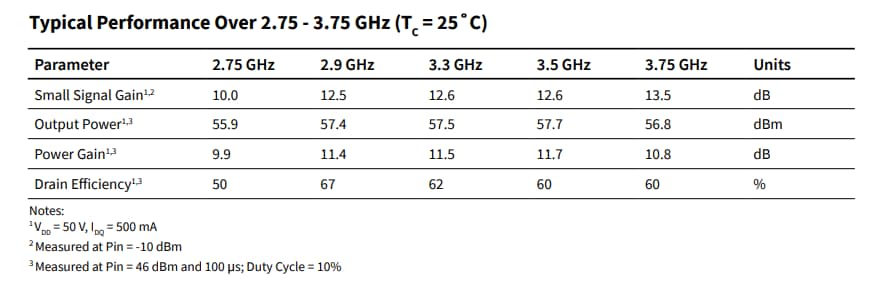

Tabella delle specifiche
Schema di applicazione
Strumenti di sviluppo
MACOM Scheda di valutazione CGHV38375F-AMP
Facilita la valutazione del GaN abbinato internamente CGHV38375F 2.75GHz 400W a 3.75GHz.
Pubblicato: 2021-09-10
| Aggiornato: 2024-01-22
