MACOM HEMT GaN I/O abbinato a 50 Ω da da 2,9 GHz a 3,5 GHz 400 W CGHV35400F
L'HEMT GaN I/O abbinato a 50Ω Ω da 2,9 GHz a 3,5 GHz 400 W CGHV35400F di Wolfspeed per applicazioni di amplificatori radar a banda S offre alta efficienza, alto guadagno e ampie capacità di larghezza di banda. Il transistor CGHV35400F è abbinato a 50Ω Ω sull'ingresso e 50 Ω sull'uscita.
L'HEMT CGHV35400F di Wolfspeed è basato sul processo di fusione al carburo di silicio (SiC) GaN da 0,5 μm ad alta densità di potenza di Cree. Il dispositivo è alloggiato in un package a flangia in metallo/ceramica, tipo 440225.
Caratteristiche
- Funzionamento: da 2,9 GHz a 3,5 GHz
- Potenza di uscita tipica: 500 W
- Guadagno di potenza: 11 dB
- Efficienza di drain tipica: 70%
- 50 Ω accoppiati internamente
- Caduta di ampiezza a impulsi: <0,3 dB

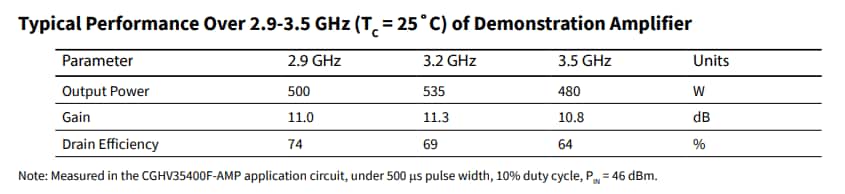

Tabella delle specifiche
Strumenti di sviluppo
MACOM Scheda di valutazione CGHV35400F1-AMP
Progettato per valutare l’HEMT CGHV35400F 400W 2.9GHz a 3.5GHz per applicazioni di amplificatori radar a banda S.
Pubblicato: 2021-09-12
| Aggiornato: 2024-08-16
