IXYS SCR doppi sensibili da 1,5 A STS802U2SRP

Gli SCR doppi sensibili da 1,5 A STS802U2SRP di IXYS offrono un dv/dt statico elevato con un tempo di spegnimento (tq) basso. Gli SCR STS802U2SRP di IXYS presentano una capacità di sovratensione fino a 20 A, fino a 1600 V di tensione di picco in direzione diretta non ripetitiva in stato inattivo e fino a 1200 V di tensione di blocco inverso non ripetitiva. Questi SCR sono progettati per interruttori di circuito con guasto a terra, interruttori di circuito con guasto ad arco, dispositivi a corrente residua e interruttori di circuito con corrente residua con applicazioni di protezione da sovraccarico.

Caratteristiche

  • Giunzioni passivate in vetro
  • Corrente in stato attivoRMS 1,5 A
  • Capacità di sovratensione fino a 20 A
  • Fino a 1600 VDSM, da A1 a K2, tensione off-state di picco in direzione diretta non ripetitiva
  • Fino a 1200 VRSM, K2 a A1, tensione di blocco inversa non ripetitiva
  • Tensione di isolamento di 800 V
  • Alta immunità al rumore dv/dt
  • Gate sensibile per interfaccia diretta microprocessore
  • Conforme a RoHS, senza alogeni

Applicazioni

  • Interruttori di circuito con guasto di terra
  • Interruttori di circuito con guasto ad arco
  • Interruttori di circuito

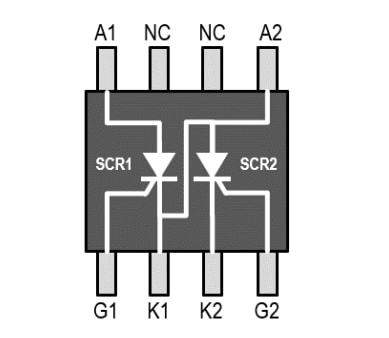

Schema circuito

Schema di circuito di applicazione - IXYS SCR doppi sensibili da 1,5 A STS802U2SRP
Pubblicato: 2022-06-15 | Aggiornato: 2022-08-10
