Infineon Technologies Sensore di corrente coreless magnetico TLE4972 XENSIV™
Il sensore di corrente a cordoncino magnetico TLE4972 XENSIV™ di Infineon Technologies integra un segnale del sensore analogico proporzionale alla corrente misurata e due pin di rilevamento di sovracorrente rapida. Il TLE4972 è robusto contro i campi vaganti con il principio di misurazione differenziale ed è ideale per le misurazioni soggette a EMC di corrente.
L'analogico Infineon TLE4972, assistito digitalemente, offre una stabilità superiore in termini di temperatura e durata grazie alla compensazione digitale dello stress e della temperatura e alla robusta tecnologia Hall. Il design del sensore a cordoncino del sensore magnetico evita effetti avversi come saturazione e isteresi, generalmente derivanti da sensori che utilizzano nuclei di ferro per la concentrazione del flusso.
Secondo le norme AEC Q100 e ISO 26262 Safety Element, il sensore è qualificato fuori contesto per i requisiti di sicurezza fino a ASIL B. Questi requisiti supportano le applicazioni critiche per la sicurezza come gli inverter di trazione e gli interruttori principali delle batterie.
Il sensore è disponibile in un package PG-TDSO-16 adatto per l’uso a 48 V e applicazioni ad alta tensione grazie al suo concetto di guida di corrente esterna.
Caratteristiche
- Rilevamento di corrente CC e CA ad alta precisione, scalabile
- Errore di sensibilità molto basso per temperatura e durata
- Eccellente stabilità di sfasamento su temperatura e durata
- L'elevata larghezza di banda fornisce tempi di risposta rapidi e basso ritardo di fase
- Il principio del sensore differenziale garantisce una soppressione del campo magnetico trasversale superiore
- Due piedini indipendenti di rilevamento di sovracorrente rapida (OCD) con soglie configurabili consentono meccanismi di protezione rapidi per i circuiti di potenza (0,7 µs tipico)
- Scala completa fino a 31 MT per applicazioni ad alta corrente
- Il fattore di forma ridotto consente bassa resistenza di inserzione e minori perdite di potenza
- Modalità operative di uscita analogiche configurabili (completamente differenziali, semidifferenziali o a terminazione singola, unidirezionali e bidirezionali con o senza raziometria)
- Tensione di alimentazione da 3,1 V a 3,5 V
- Elemento di sicurezza ISO 26262 fuori contesto per i requisiti di sicurezza fino ad ASIL B
- Diverse soluzioni di package per un'integrazione ottimale del sistema in diversi schemi di cablaggio
Applicazioni
- Unità elettriche automobilistiche
- Unità ausiliarie
- Monitoraggio corrente
- Rilevamento di sovraccarico e sovracorrente
- Motopropulsore automobilistico
- Interruttore principale batteria
- Caricabatterie a bordo

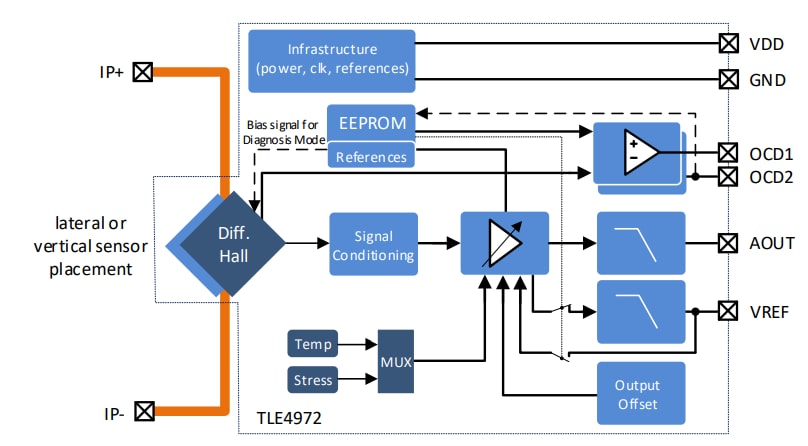

Schema a blocchi
Schede associate
Infineon Technologies Scheda di riferimento R 48V BATT SWITCH10
Dispone di un interruttore di protezione ad alta corrente raffreddato ad aria fino a 300A per batterie automobilistiche da 48V.
Infineon Technologies Scheda dimostrativa R 12V PDU SWITCH20
Include protezione da sovracorrente/cavo I-t e un percorso di precaricamento per avviare unità di controllo elettroniche.
