Analog Devices / Maxim Integrated Sistema di valutazione MAX25608EVSYS
Il sistema di valutazione MAX25608EVSYS di Analog Devices è una piattaforma di dimostrazione e sviluppo per il gestore di matrice LED a 12 interruttori MAX25608. Il gestore di matrice di LED ad alta luminosità a 12 interruttori MAX25608 è progettato per l'illuminazione del settore automobilistico con una matrice di 12 interruttori per aggirare i singoli LED in un'applicazione a stringa singola o doppia. Sul MAX25608 sono presenti anche dodici interruttori MOSFET a canale N controllati individualmente per 14V con una resistenza in conduzione di 0,06Ω. Una singola sorgente di corrente alimenta tutti i LED collegati nella serie.
Il sistema di valutazione MAX25608EVSYS di Analog Devices fornisce due MAX25608, ognuno dei quali controlla 12 LED integrati collegati in una configurazione in serie. Il sistema di valutazione include il driver LED boost-buck MAX25601 per pilotare i LED. Il CI MAX25608 comunica con la scheda MAX3265PICO e la GUI software attraverso l'interfaccia UART.
Caratteristiche
- Due gestori di matrice a 12 canali
- 24 LED bianchi integrati
- Driver LED boost-buck MAX25601
- MAX32625PICO# fornisce la comunicazione UART per controllare i gestori di matrice
- GUI per una facile valutazione
Apparecchiature necessarie
- Sistema EV MAX25608
- MAX32625PICO# (incluso)
- Computer Windows® 10 con GUI installata
- Alimentazione 12V, 5A
Prodotti correlati
Analog Devices Inc. Gestore di matrice LED a 12 interruttori MAX25608
Progettati per l'illuminazione nel settore automobilistico con una matrice a 12 interruttori per bypassare i singoli LED.

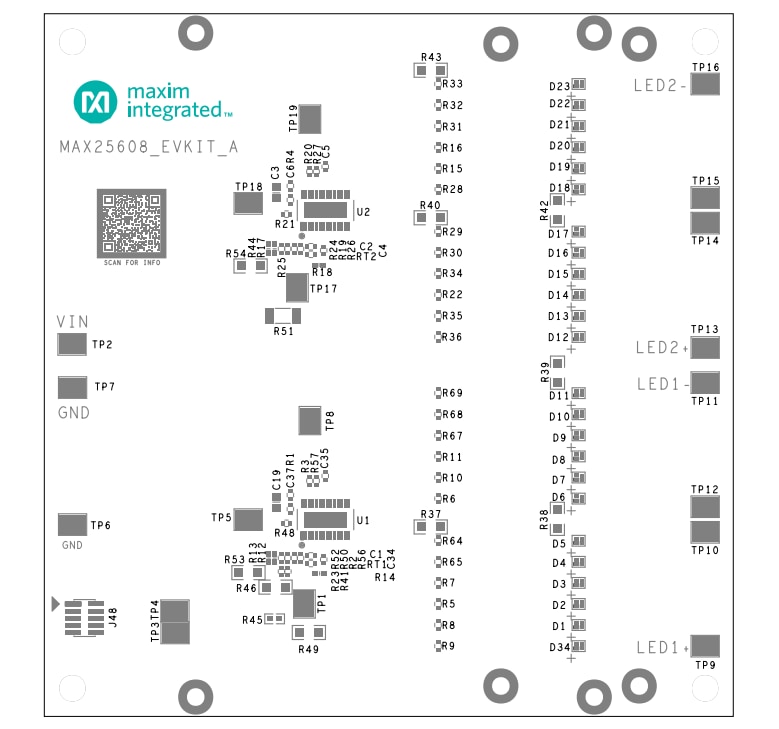

Layout della PCB
Pubblicato: 2021-10-18
| Aggiornato: 2023-04-17
