Analog Devices / Maxim Integrated Gestore di matrice LED a 12 interruttori MAX25608

Il gestore di matrice di LED ad alta luminosità a 12 interruttori MAX25608 di Analog Devices è progettato per l'illuminazione del settore automobilistico con una matrice di 12 interruttori per aggirare i singoli LED in un'applicazione a stringa singola o doppia. Su MAX25608 sono presenti anche dodici interruttori MOSFET a canale N controllati individualmente per 14V con una resistenza in conduzione di 0,06Ω. Una singola sorgente di corrente alimenta tutti i LED collegati nella serie. Il gestore della matrice di LED può essere configurato anche in due applicazioni a stringa con sei interruttori in serie per stringa. Ogni interruttore può essere collegato su uno, due o tre LED in serie. MAX25608 consente il collegamento in parallelo di due interruttori per bypassare i LED a corrente elevata. L'IC include una pompa di carica interna che fornisce alimentazione al gate drive per gli interruttori di bypass LED.

Il gestore della matrice di LED MAX25608 di Analog Devices offre un'interfaccia periferica seriale (UART) per la comunicazione seriale. Ogni interruttore può essere acceso, interamente spento o oscurato con o senza sbiadite transizioni attraverso l'interfaccia seriale. L'IC presenta la protezione a LED aperto e la segnalazione di guasti a LED corti e aperti attraverso l'interfaccia seriale.

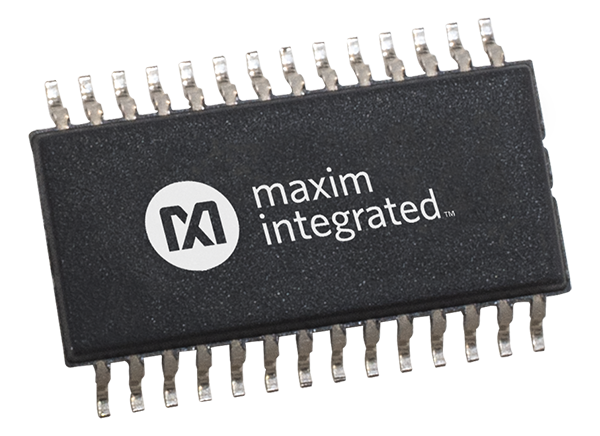

MAX25608 è offerto in un package TSSOP a 28 pin con un pad esposto.

Caratteristiche

  • Pronto per il settore automobilistico: conforme alle qualifiche AEC-Q100
  • Configurazione flessibile
    • Fino a dodici interruttori in serie per una singola stringa
    • Due sotto-stringhe di sei interruttori della serie per stringa
  • La disposizione ottimale del dimming PWM fornisce eccellenti prestazioni del dimming
    • Dimming PWM a 12 bit programmabile
    • Transizione inversa tra gli stati del dimming PWM
    • Clock interno o esterno per il dimming PWM
    • Velocità di risposta programmabile per il controllo EMI
  • Robusta interfaccia seriale
    • Interfaccia di comunicazione UART Multi-drop
    • Fino a 16 dispositivi indirizzabili
    • Compatibile con CAN di livello fisico
  • Le funzionalità di protezione e i package migliorano l'affidabilità
    • Protezione a LED aperto
    • Monitor di temperatura NTC
    • Soglia a LED corto e aperto programmabile
    • Segnalazione di guasti a LED aperti e cortocircuitati
    • TSSOP-EP a 28 pin termicamente avanzato

Applicazioni

  • Sistemi LED a matrice per il settore automobilistico
  • Luci a fascio di trasmissione adattivo

Sistema di valutazione associato

Sistema di valutazione MAX25608EVSYS

Analog Devices / Maxim Integrated Sistema di valutazione MAX25608EVSYS

Una piattaforma di dimostrazione e sviluppo per il gestore di matrice LED a 12 interruttori MAX25608.

Learn MoreInformazioni su Analog Devices / Maxim Integrated Sistema di valutazione MAX25608EVSYS View ProductsCorrelato a Analog Devices / Maxim Integrated Sistema di valutazione MAX25608EVSYS

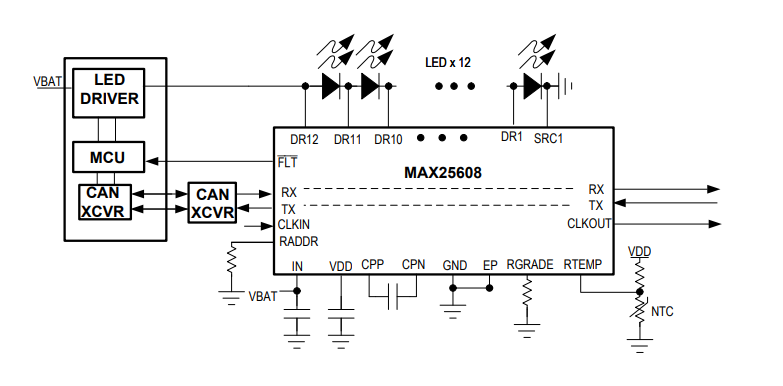

Diagramma a blocchi semplificato

Schema a blocchi - Analog Devices / Maxim Integrated Gestore di matrice LED a 12 interruttori MAX25608
Pubblicato: 2021-10-18 | Aggiornato: 2023-04-17
