Microfoni audio con sensore analogico e digitale MEMS STMicroelectronic

I microfoni audio analogici STMicroelectronics MP33ABxx MEMS sono compatti, a bassa potenza, onnidirezionali e costruiti con un elemento sensibile a basso profilo. L'elemento sensibile, in grado di rilevare le onde acustiche, è realizzato con una procedura speciale di microlavorazione del silicio per la produzione dei sensori audio. Il MP33AB01 ha un punto di sovraccarico acustico di 125 dBSPL con un rapporto segnale/rumore pari a 63 dB. Il MP33AB01H ha un punto di sovraccarico acustico di 125 dBSPL con un rapporto segnale/rumore pari a 66 dB.

• Tensione di alimentazione singola
• Basso consumo energetico
• Sensibilità omnidirezionale

• Elevato rapporto segnale/rumore
• Ampia larghezza di banda
• Integrato idoneo alla saldatura per rifusione

I microfoni audio digitali MP34Dx0x/45DT0x di STMicroelectronics sono microfoni MEMS digitali, onnidirezionali, a bassa potenza, ultracompatti con elemento sensibile capacitivo e un'interfaccia CI con capacità stereo. L'elemento sensibile, in grado di rilevare le onde acustiche, è realizzato con una procedura speciale di microlavorazione del silicio per la produzione dei sensori audio. L'interfaccia CI è prodotta usando un processo CMOS che consente la progettazione di un circuito dedicato, in grado di inviare all'esterno il segnale digitale in formato PDM. Applicazioni tipiche: terminali mobili, computer e lettori multimediali portatili, VoIP, riconoscimento vocale, dispositivi A/V di eLearning, dispositivi di immissione per videogiochi e realtà virtuale, foto e videocamere digitali, sistemi antifurto.

• Tensione di alimentazione singola
• Basso consumo energetico
• Punto di sovraccarico acustico 120 dB SPL
• Rapporto segnale-rumore fino a 63 dB
• Sensibilità onnidirezionale
  • -26 dBFS di sensibilità
• Uscita PDM a singolo bit

• Terminali mobili
• Computer notebook e portatili
• Lettori multimediali portatili
• VoIP
• Riconoscimento vocale
• Dispositivi di eLearning A/V
• Dispositivi di ingresso per giochi e realtà virtuale
• Foto e videocamere digitali
• Sistemi antifurto

Visualizza tutti gli strumenti di sviluppo e le schede associati al microfono MEMS

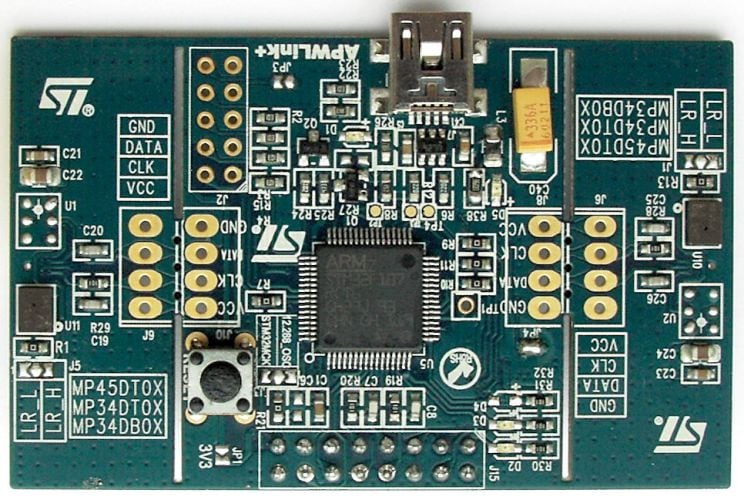

Le schede di valutazione per il microfono MEMS STEVAL-MKI117V1 si basano su MP34DT01 e STM32 per dare un esempio della decodifica e dell'invio delle uscite dei microfoni digitali MEMS. Queste schede dimostrative contengono il MP34DT01 (microfono digitale con porta in basso), che funge da sensore, e il microcontrollore STM32F107RC, che funge da decodificatore audio.

Le schede coupon per microfono STmicroelectronics STEVAL-MKI129Vx sono schede figlie destinate all'utilizzo con il kit STEVAL-MKI126Vx (Smart Voice), contenente 4 microfoni MEMS digitali MP45DT02. Il concetto di coupon facilita la prova delle prestazioni dei microfoni ST MEMS. Quando inserito sulla scheda Smart Voice, è possibile staccare il singolo circuito stampato che alloggia ciascun microfono.

Risorse aggiuntive

Scheda tecnica STEVAL-MKI129V1
Informazioni sul prodotto STEVAL-MKI129V1
Scheda tecnica STEVAL-MKI129V2
Informazioni sul prodotto STEVAL-MKI129V2
Scheda tecnica STEVAL-MKI129V3
Informazioni sul prodotto STEVAL-MKI129V3

• 4 microfoni MEMS digitali con porta in alto MP45DT02
• Scheda figlia da usare con il kit STEVAL-MKI126Vx
• Valimentazione da 1,64 V a 3,6 V
• Punto di sovraccarico acustico 120 dB SPL
• Sensibilità onnidirezionale
• Uscita PDM a singolo bit
