Vishay Semiconductors Raddrizzatore a ponte monofase in linea KBPE0480
Il raddrizzatore a ponte monofase in linea KBPE0480 di Vishay Semiconductors presenta una bassa caduta di tensione diretta ed è disponibile nel package KBP. Questo dispositivo presenta una tensione inversa di picco di 800 V e una corrente diretta media di 4 A (IF(AV)). Il raddrizzatore a ponte monofase in linea KBPE0480 di Vishay Semiconductors è destinato a impieghi generici nel raddrizzamento a ponte CA-CC a onda intera per dispositivi elettronici, caricatori rapidi, adattatori e applicazioni per elettrodomestici.
Caratteristiche
- file di riconoscimento UL numero E54214
- Giunzione planare del chip in ossido
- Caduta di tensione diretta bassa
- Immersione in saldatura: 275 °C max. 10 s, secondo JESD 22-B106
- Ideale per circuiti stampati
- Elevata capacità di sovracorrente
- Alta rigidità dielettrica dell'involucro 1.500 VRMS
Applicazioni
- Uso generico in raddrizzatori a ponte CA-CC a onda intera per
- Dispositivi elettronici
- Caricatori rapidi
- Adattatori
- Applicazioni per elettrodomestici
Specifiche
- Corrente diretta media (IF(AV)) di 4 A
- Tensione inversa di picco (VRRM) di 800 V
- Corrente di sovraccarico diretta di picco massima (IFSM) di 130 A
- Corrente inversa (IR) (VR = 800 V, TJ = 125 °C): 5 μA, 17,5 μA
- Tensione diretta (VF) (IF = 2 A, TA = 125 °C): 0,68 V (tip.)
- TJ (max.) 175 °C
- Package KBP
- Configurazione del circuito in linea
- Il composto di stampaggio soddisfa la classe di infiammabilità UL 94 V-0
- La base P/N-M3 è priva di alogeni, conforme alla direttiva RoHS e di grado industriale
- Terminali a filo con placcatura in stagno opaco, saldabili secondo J-STD-002 e JESD22-B102
- I dispositivi con suffisso M3 sono conformi alla prova di crescita dei whisker secondo JESD 201, classe 1A
- La polarità è indicata sul corpo del dispositivo
Schema circuito

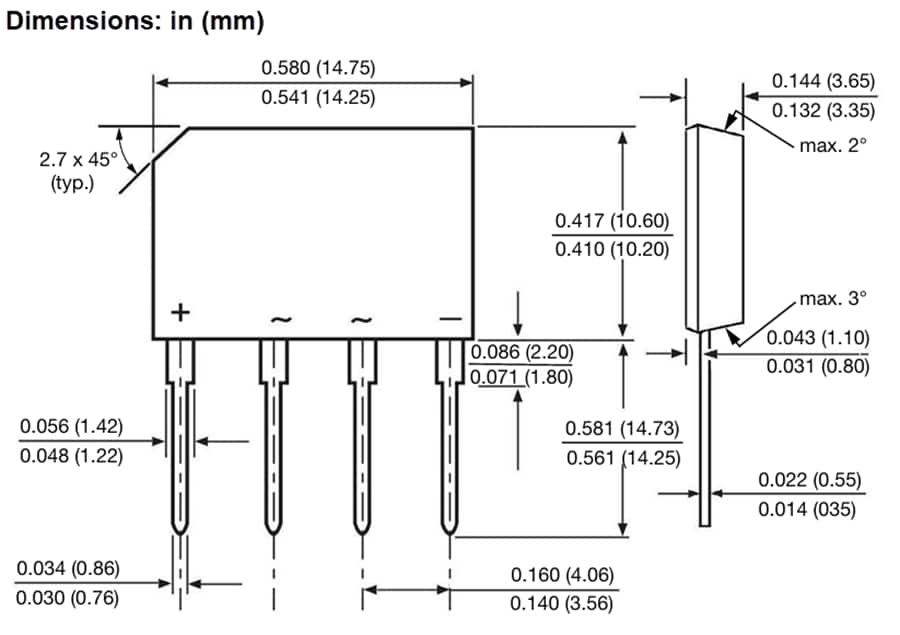

Dimensioni
