Vishay Raddrizzatori VS-E5Px7512L ultrarapidi 75 A FRED Pt® G5

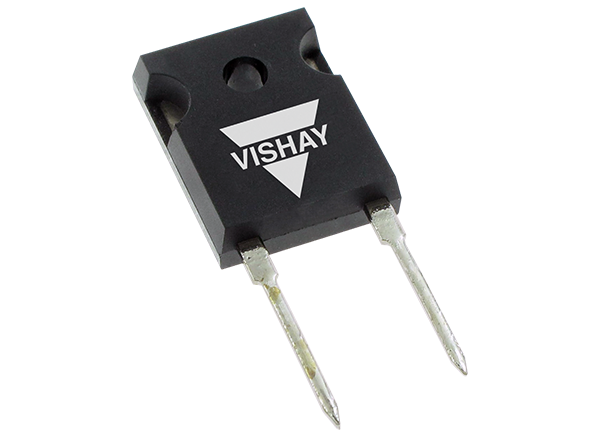

I raddrizzatori ultrarapidi   VS-E5Px7512L 75 A FRED Pt ® G5 di Vishay sono ottimizzati per il funzionamento ad alta velocità. Caratterizzati da una combinazione unica di bassa conduzione e perdite di commutazione, i raddrizzatori VS-E5Px7512L sono ideali per convertitori ad alta frequenza, sia a commutazione soft che risonante. Progettati specificatamente per migliorare l’efficienza del PFC e le fasi di raddrizzamento in uscita delle stazioni di ricarica delle batterie EV e HEV, lo stadio di booster degli inverter solari e le applicazioni UPS, questi dispositivi   sono perfettamente abbinati per operare con MOSFET o IGBT ad alta velocità.

I raddrizzatori ultrarapidi 75 A FRED Pt® G5 Vishay VS-E5Px7512L sono alloggiati in un package TO-247AD-2L e presentano una temperatura di esercizio della giunzione massima +175 °C.

Caratteristiche

  • Super rapido con una carica di recupero inverso ottimizzata
  • Riduzione della tensione diretta e compensazione delle perdite di commutazione trade-off
  • Ottimizzati per il funzionamento a velocità elevate
  • Passivazione in poliammide

Applicazioni

  • Stazioni di carica batteria veicoli ibridi ed elettrici
  • Inverter solari
  • Applicazioni di saldatura
  • Stadi di raddrizzamento di uscita LLC ad alta velocità

Specifiche

  • Corrente diretta raddrizzata media 75 A (IF (AV)
  • Tensione inversa di picco ripetitiva 1200 V (VRRM)
  • Tensione diretta a 125 °C (VF)
    • VS-E5PH7512L-N3: 1,85 V
    • VS-E5PX7512L-N3: 2,3 V
  • Tempo  di recupero inverso (trr)
    • VS-E5PH7512L-N3: 40ns
    • VS-E5PX7512L-N3: 32 ns
  • Carica di recupero inverso (Qrr)
    • VS-E5PH7512L-N3: 2780nC
    • VS-E5PX7512L-N3: 1820nC
  • Corrente di sovratensione di picco non ripetitiva (IFSM)
    • VS-E5PH7512L-N3: 470 A
    • VS-E5PX7512L-N3: 395 A
  • Corrente diretta di picco ripetitiva 150 A (IFRM)
  • Resistenza termica 0,36 °C/W, giunzione-involucro (RthJC)
  • Capacità di giunzione 36 pF (CT)
  • Temperatura di esercizio della giunzione da -55 °C a +175 °C (TJ)
  • Package TO-247AD-2L
  • Il composto di stampaggio soddisfa la classe di infiammabilità UL 94 V-0
  • Terminali con conduttori stagnati opposti, saldabili secondo J-STD-002
  • Conforme a RoHS, senza alogeni

Risorse

Prodotti correlati

FRED Pt® Gen 5 Hyperfast Rectifiers

Vishay Semiconductors FRED Pt® Gen 5 Hyperfast Rectifiers

Feature low conduction loss, low switching loss, and high temperature for enhanced reliability.

Learn MoreInformazioni su Vishay Semiconductors FRED Pt® Gen 5 Hyperfast Rectifiers View ProductsCorrelato a Vishay Semiconductors FRED Pt® Gen 5 Hyperfast Rectifiers

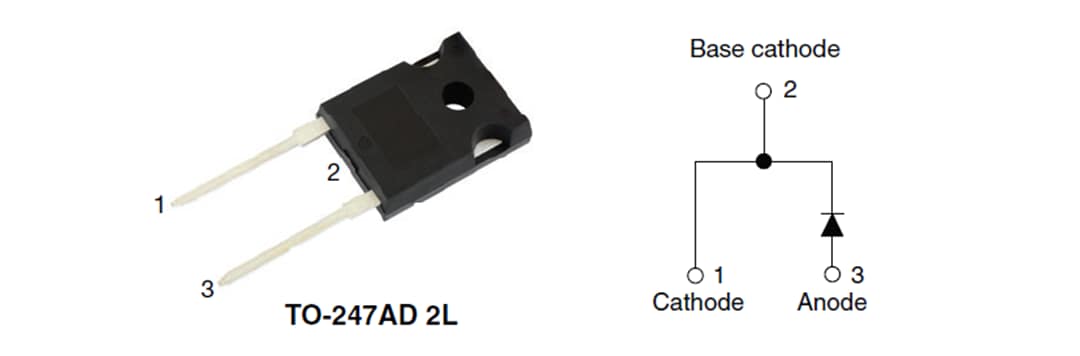

Designazioni e schemi dei pin
