Vishay Semiconductors Relè a stato solido 1 Form A VOR1060M4

Il relè a stato solido 1 Form A VOR1060M4 di Vishay Semiconductors è otticamente isolato in un package SOP a 4 pin a montaggio superficiale. Il VOR1060M4 presenta una corrente di carico di 50 mA, una tensione a carico di 600 V e una bassa resistenza in conduzioneRON di 40 Ω. Il relè VOR1060M4 Vishay in un package SOP-4 a basso profilo è ideale per progetti ad alta tensione con limitazioni di spazio.

Caratteristiche

  • Tensione a carico 600 V
  • Corrente di carico 50 mA
  • Tensione di isolamento 3750 VRMS
  • Bassa resistenza in conduzioneRON = 40 Ω (tip.)
  • Commutazione rapida di ton = 0,3 ms (tip.),toff = 0,15 ms (tip.)
  • Bassa corrente di dispersione ILEAK = 2 nA (tip.)
  • Approvazioni:
    • UL (in attesa)
    • cUL (in attesa)
    • DIN EN 60747-5-5 (VDE 0884-5) (in attesa)
    • CQC (in attesa)

Applicazioni

  • Applicazioni per veicoli ibridi/elettrici
  • Gestione della batteria
  • Sistemi di sicurezza
  • Strumentazione
  • Controlli industriali

Applicazione tipica

Schema di circuito di applicazione - Vishay Semiconductors Relè a stato solido 1 Form A VOR1060M4

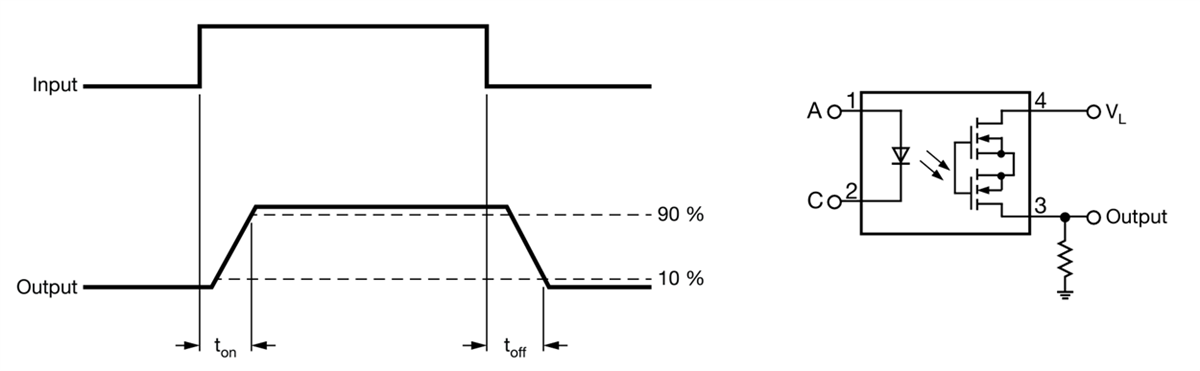

Schema di temporizzazione

Schema - Vishay Semiconductors Relè a stato solido 1 Form A VOR1060M4
