Vishay Semiconductors Relè Solid State VO1401AEF

Il relè a stato solido VO1401AEF di Vishay è un relè a stato solido di tipo 1 formato A isolato otticamente in un package SOP a 4 pin per montaggio superficiale. Questo relè presenta una tensione a carico di 60 V, corrente di carico continuo di 550 mA, bassa resistenza di accensione di 2,5 Ω e tensione di prova di isolamento di 3750 VRMS. Il relè a stato solido VO1401AEF offre una commutazione pulita e senza rimbalzi e dispone di un ingresso compatibile con TTL/CMOS. Questo relè viene utilizzato in sistemi di sicurezza, strumentazione e applicazioni di controllo industriale.

Caratteristiche

  • Resistenza di accensione (RON) di 2,5 Ω (massima)
  • Tensione a carico di picco CA di 60 V (VL)
  • 550 mA di corrente di carico continuo (IL)
  • 3750 V RMSdi tensione di prova di isolamento
  • Corrente diretta continua (IF) del LED di 50 mA
  • Tensione inversa (VR) del LED di 5 V
  • 800 mW di dissipazione di potenza totale (Pd)
  • Piccolo package SOP a 4 pin
  • Commutazione pulita e senza rimbalzo
  • Ingresso compatibile TTL/CMOS
  • Disponibili su nastro e bobina
  • Senza piombo e senza alogeni
  • Conforme a RoHS

Applicazioni

  • Sistemi di sicurezza
  • Strumentazione
  • Controlli industriali

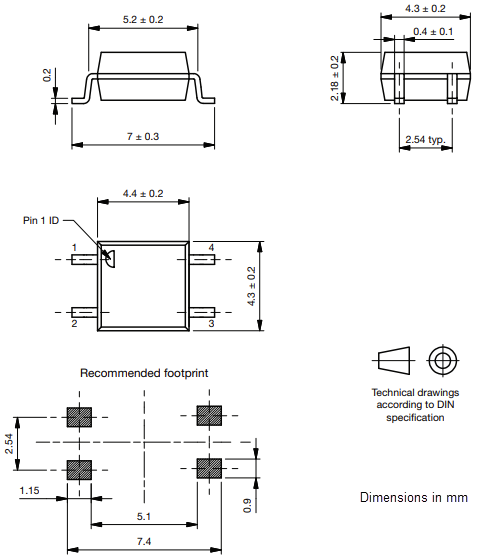

Dimensioni package

Disegno meccanico - Vishay Semiconductors Relè Solid State VO1401AEF
Pubblicato: 2025-02-20 | Aggiornato: 2025-06-13
