Vishay Semiconductors Diodi di protezione ESD BiSy VCAN26

I diodi di protezione ESD simmetrici bidirezionali (BiSy) VCAN26 di Vishay Semiconductors sono diodi di protezione ESD a doppia linea e bassa capacità in un piccolo package SOT-323. Il VCAN26 è progettato per applicazioni CAN-BUS con velocità dati flessibile (CAN FD). I diodi di protezione a 2 linee offrono un intervallo operativo di ±26,5 V, bassa corrente di dispersione pari a ir < 0,05 μA e bassa capacità di carico CD = 3 pF (tip. a 5 V). I diodi di protezione ESD Vishay VCAN26 sono disponibili in una versione qualificata secondo AEC-Q101 e i pin e3 sono placcati con stagno (Sn).

Caratteristiche

  • Per applicazioni CAN-BUS con velocità dati flessibile (CAN FD)
  • Package di dimensioni ridotte SOT-323
  • Protezione ESD a 2 linee
  • Intervallo operativo ± 26,5V
  • Bassa corrente di dispersione IR < 0,05 μA
  • Bassa capacità di carico CD = 3 pF (tip. A 5 V)
  • Immunità ESD sec. IEC 61000-4-2
    • Scarica sui contatti ±25kV
    • Scarica traferro ±30kV
  • Capacità ESD secondo AEC-Q101: modello corpo umano: classe H3B: > 8 kV
  • Pin e3 stagnati (Sn)
  • Conforme alle qualifiche AEC-Q101

Risorse aggiuntive

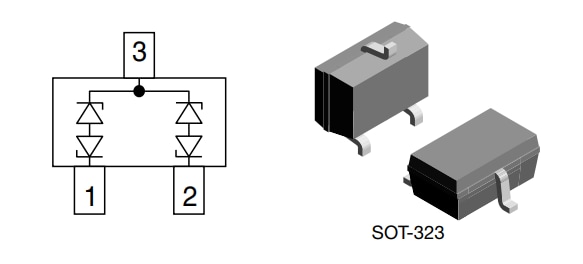

Stile package VCAN26B

Vishay Semiconductors Diodi di protezione ESD BiSy VCAN26
Pubblicato: 2021-10-14 | Aggiornato: 2022-05-03
