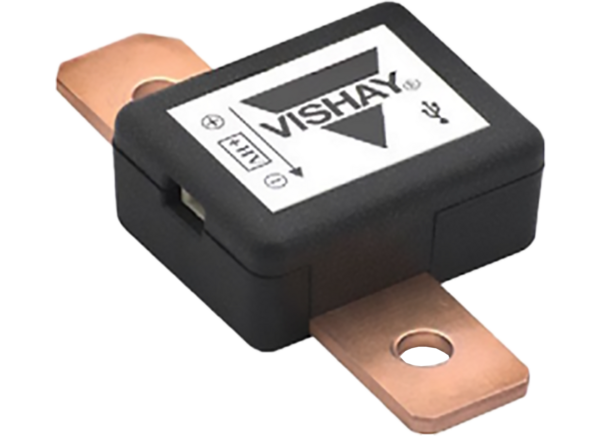

Vishay / Dale Shunt per batteria intelligente HV-IBSS-USB
Il singolo shunt per batteria intelligente ad alta tensione (HV-IBSS-USB) di Vishay/Dale valuta lo shunt basso TCR WSBE8518 e utilizza un singolo Connettore USB-C ™ per alimentare il circuito. Questo shunt presenta un elemento resistivo in lega di nichel-cromo solido che si traduce in un coefficiente di resistenza (TCR) ridotto, riducendo al minimo la variazione di resistenza nell’intervallo di temperature di funzionamento. La versatilità è ottenuta grazie alle connessioni USB-C per alimentazione e dati e all’emulazione del terminale adatta a vari sistemi operativi. Lo shunt singolo per batteria intelligente ad alta tensione di Vishay/Dale è ideale per applicazioni di domotica, sistemi di gestione della batteria, impianti fotovoltaici e ambienti di collaudo di veicoli elettrici (EV).
Caratteristiche
- Versatile
- Connessioni USB-C per alimentazione e dati
- Emulazione terminale adatta a vari sistemi operativi
- Facile da collegare al condotto sbarra (busbar) e alle linguette tramite viti M6
- Accurato
- Calibrazione di fabbrica a due punti
- Massima deriva di 10ppm/K grazie allo shunt
- Ca. 34ppm/K di deriva dovuta all’AFE e all’ADC
Applicazioni
- Settore industriale e automazione
- Domotica
- Elaborazione di server e industriale
- Reti/telecomunicazioni
- Sistemi di gestione batteria
- Ambiente di prova per veicoli elettrici
- Impianti fotovoltaici
Distinta base (DIBA)

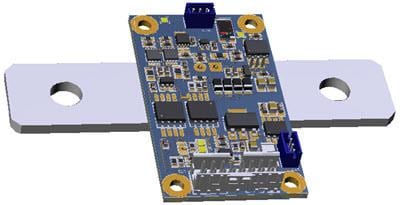

Immagine 3D

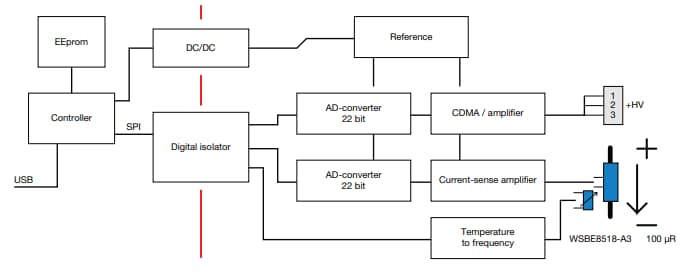

Diagramma a blocchi funzionale
Video
