Vishay Multiplexer analogici DGQ405x

I multiplexer analogici DGQ405x di Vishay includono i multiplexer analogici CMOS ad alta precisione DGQ4051E, DGQ4052E e DGQ4053E. DGQ4051E è un multiplexer a 8 canali, DGQ4052E è un multiplexer doppio a 4 canali e DGQ4053E è un multiplexer triplo a 2 canali o SPDT triplo. Il DGQ405x offre una bassa dispersione, una capacità parassita e una bassa iniezione di carica di 0,3 pC sull'intero intervallo di tensione. Questi dispositivi sono ideali per la commutazione e la multiplazione del segnale ad alta precisione.

Creato per funzionare con un’alimentazione singola da 3 V a 16 V o da una doppia alimentazione da ±3 V a ±8 V, i DGQ405x di Vishaysono completamente specificati a 3 V, 5 V, 12 V e ±5 V. Tutti gli ingressi logici di controllo garantiscono un limite logico alto di 2 V quando funzionano con alimentazioni a 5 V o ± 5 V e di 1,4 V con alimentazione a 3 V. Tutti gli interruttori conducono ugualmente bene in entrambe le direzioni, offrendo la commutazione del segnale analogico rail-to-rail e possono essere utilizzati sia come multiplexer che come demultiplexer.

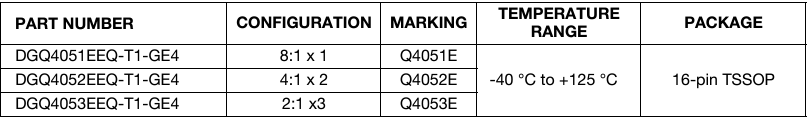

DGQ4051E, DGQ4052E e DGQ4053E hanno una temperatura di funzionamento da -40 °C a +125 °C e sono disponibili in un package TSSOP a 16 pin.

Caratteristiche

Prodotto automobilistico qualificato AEC-Q100 (grado 1)
Specificato da -40 °C a +85 °C e da -40 °C a +125 °C
Funzionamento ad alimentazione singola da 3 V a 16 V o a doppia alimentazione da ±3 V a ±8 V
Capacità elettrica parassita ridotta:
- C_D(ON) a 8,5 pF tip. DGQ4053E
- C_S(OFF) a 2,0 pF tip. DGQ4053E

Iniezione di carica inferiore a 0,3 pC sull’intero intervallo di escursione del segnale
< 50="" pa,="" tip.="" bassa="">
35 ns (tip. commutazione rapida t_ON
Compatibile con logica 3V per il controllo
Commutazione del segnale rail-to-rail bidirezionale
