Vishay / Dale Resistori a chip piatto e film sottile TNPW e3
I resistori a chip piatto a film sottile TNPW e3 Vishay/Dale sono ideali per i dispositivi elettronici in cui sono necessarie affidabilità e stabilità. Questi dispositivi sono qualificati AEC-Q200 e hanno una resistenza allo zolfo verificata, secondo ASTM B 809. I resistori offrono resistenza all'umidità superiore e stabilità complessiva in tutti i tipi di ambienti. I resistori a chip piatto a film sottile TNPW e3 Vishay/Dale offrono una resistenza da 1Ω a 2 MΩ, tensione nominale da 25 V a 200 V e un intervallo di temperature di funzionamento da -55 °C a +125°C o +155°C. Le applicazioni tipiche includono il settore automobilistico, industriale, di collaudo e misurazione e apparecchiature mediche.
I resistori a chip piatto e film sottile TNPW e3 Vishay/Dale sono disponibili in package dalle dimensioni 0201, 0402, 0603, 0805, 1206 e 1210. I resistori TNPW0201 e3 compatti sono ideali per applicazioni con limiti di spazio.
Caratteristiche
- Resistenza all'umidità superiore (+85 °C, 85% di umidità relativa)
- Offre stabilità complessiva in diverse condizioni ambientali, ≤0,05% (potenza nominale di 1.000 h a +70 °C)
- Certificati AEC-Q200
- Codice data lotto singolo opzionale
- Resistenza allo zolfo verificata, secondo ASTM B 809
Applicazioni
- Settore automobilistico
- Apparecchiature industriali
- Apparecchiature di prova e di misurazione
- Apparecchiature mediche
Specifiche
- Resistenza da 1 Ω a 2 MΩ
- Opzioni di tolleranza da 0,1% a 1%
- Intervallo del coefficiente di temperatura da 10 ppm/°C a 50 ppm/°C
- Tensione nominale da 25 V a 200 V
- Intervallo temperatura di funzionamento da -55 °C a +125 °C o +155 °C
Video
Dimensioni package

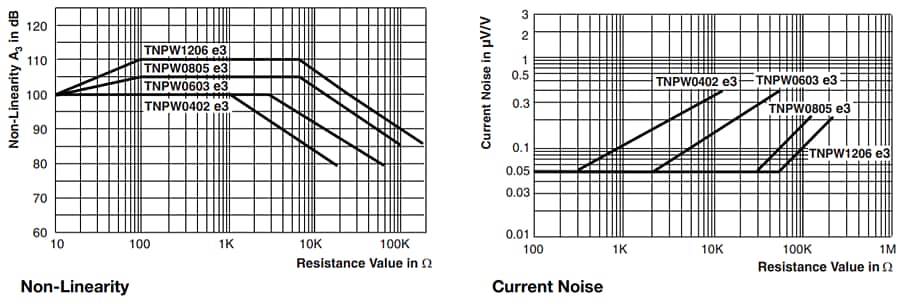

Prestazioni funzionali
