u-blox Modulo GNSS ZED-F9P

U-blox GNSS ZED-F9P integra GNSS multi-banda e tecnologia di cinetica in tempo reale (RTK) in un fattore di forma compatto per fornire una precisione a livello di centimetro in pochi secondi per applicazioni di navigazione industriale e robotica. ZED-F9P presenta una ricezione simultanea di costellazioni GPS, GLONASS, Galileo e Sensore GNSS BeiDou. I segnali GNSS da più bande di frequenza (L1/L2/L5) combinati con la tecnologia RTK consentono tempi di convergenza rapidi e prestazioni affidabili per applicazioni scalabili, tra cui tosaerba robotici e macchinari semi-automatizzati o completamente automatizzati.

Con il suo elevato tasso di aggiornamento e i bassi livelli di consumo energetico, il modulo ZED-F9P è ideale per applicazioni altamente dinamiche come i veicoli autonomi senza equipaggio (UAV). Lo ZED-F9P garantisce la sicurezza delle informazioni di posizionamento e navigazione utilizzando interfacce sicure e tecnologie avanzate di rilevamento di blocco e spoofing.

Il modulo ZED-F9P offre una gamma di servizi di correzione che consentono a ogni applicazione di ottimizzare le prestazioni in base alle specifiche esigenze dell'applicazione. La serie ZED-F9P è dotata di supporto integrato per le correzioni RTCM standard, che supporta la navigazione al centimetro dalle stazioni base locali o dalle stazioni di riferimento virtuali (VRS) in una configurazione RTK di rete. Il modulo supporta i servizi di correzione di tipo SSR formato SPARTN adatti per le applicazioni del mercato di massa.

Il modulo GNSS di u-blox ZED-F9P è disponibile in un package LGA (Land Grid Array) da 17,0 mm x 22,0 mm x 2,4 mm e presenta un intervallo delle temperature di funzionamento da -40 °C a +85 °C. I moduli u-blox sono prodotti in siti certificati ISO/TS 16949 e sono completamente testati a livello di sistema. I test di certificazione sono eseguiti in conformità allo standard ISO16750.

Caratteristiche

Tipo di ricevitore
- Motore F9 u-blox a 184 canali
- GPS L1C/a L2C, GLO L1OF L2OF, GAL E1B/C E5b, BDS B1I B2I, QZSS L1C/a L1S L2C, SBAS L1C/a
RTK
- Velocità di aggiornamento della navigazione: fino a 20 Hz
- Precisione della posizione: 0,01 m + 1 ppm CEP
- Tempo di convergenza: <10 s.
Acquisizione
- Avvio a freddo: 24 s
- Avvio assistito: 2 s
- Nuova acquisizione: 2 s
Sensibilità
- Tracciamento e navigazione: -167 dBm
- Avvio a freddo: -148 dBm
- Avvio a caldo: -157 dBm
- Riacquisizione: -160 dBm
Assistenza
- AssistNow Online
- Compatibile con OMA SUPL e 3GPP
Oscillatore: TCXO
Cristallo RTC: integrato
Anti-blocco: rilevamento e rimozione CW attivo
Filtro passa-banda integrato
Anti-spoofing: algoritmi anti-spoofing avanzati
Memoria: flash

Base mobile per il rilevamento dell'assetto
Antenne supportate: attive
Interfacce seriali
- 2 UART
- 1 SPI
- 1 USB
- 1 DDC (conforme a I²C)
- I/O digitale
Impulso di tempo configurabile
- Ingresso EXTINT per riattivazione
- Stato della correzione RTK
- Stato GEOFENCE
- Timepulse
Configurabile: da 0,25 Hz a 10 MHz
Protocolli: NMEA, UBX binario, RTCM v. 3.3, SPARTN v. 2.0
Tensione di alimentazione: da 2,7 V a 3,6 V
Consumo energetico: 68 mA a 3,0 V
Temperatura di funzionamento da -40 °C a +85 °C

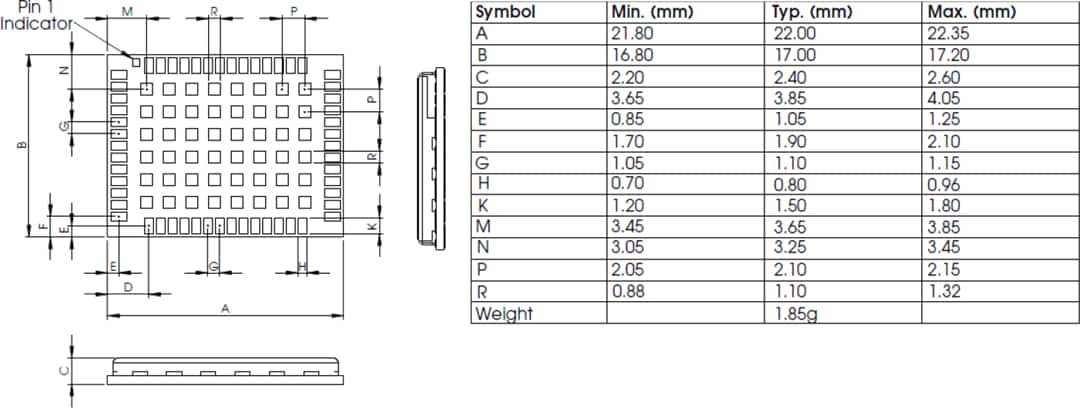

Package LGA54: 17,0 mm x 22,0 mm x 2,4 mm
Conforme a RoHS (2015/863/UE)
Ecosostenibile (privo di alogeni)
Conforme alla Direttiva UE sulle apparecchiature radio 2014/53/UE
Certificato ai sensi della norma ISO 16750
Fabbricato e completamente testato in siti di produzione certificati ISO/TS 16949
Alta resistenza alle vibrazioni e agli urti
