u-blox Moduli GNSS di precisione standard MIA-M10

I moduli GNSS di precisione standard MIA-M10 U-blox offrono sensibilità e tempi di acquisizione eccezionali per tutti i sistemi GNSS L1. Il dispositivo fornisce un consumo energetico estremamente basso, inferiore a 25 mW in modalità di tracciamento continuo. Questo basso consumo energetico consente una notevole autonomia energetica per tutti i dispositivi alimentati a batteria, come gli asset tracker, senza compromettere le prestazioni GNSS.

L’u-blox MIA-M10 supporta la ricezione simultanea di quattro GNSS (GPS, GLONASS, Galileo e BeiDou). L’elevato numero di satelliti visibili consente al ricevitore di selezionare segnali di qualità. Ciò massimizza la disponibilità della posizione, in particolare in condizioni difficili come i canyon urbani profondi.

La tecnologia Super-S u-blox offre un’eccellente sensibilità RF. Può migliorare la precisione di posizione dinamica fino a 25% con antenne di piccole dimensioni o in uno scenario non in linea di vista.

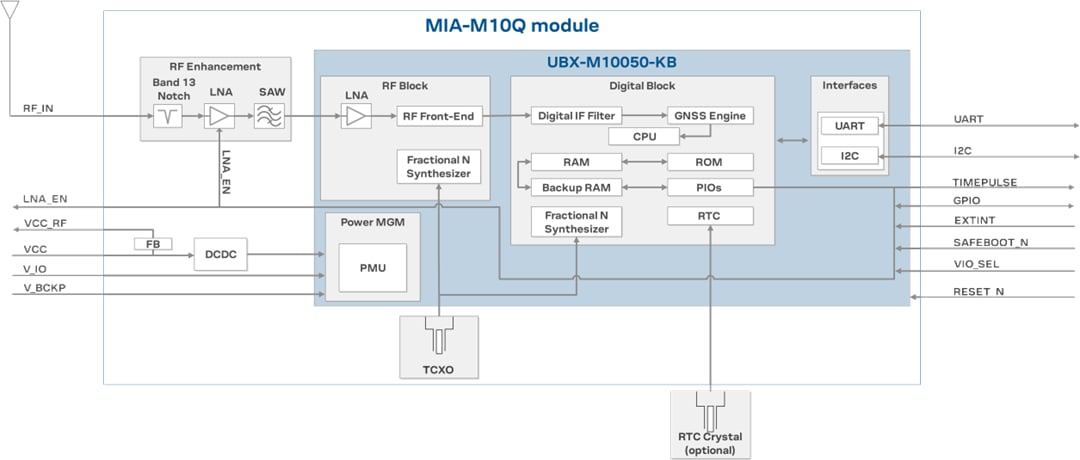

L' MIA-M10Q integra un LNA seguito da un filtro SAW nel percorso RF per la massima sensibilità nei progetti di antenna passiva. Il MIA-M10C senza filtro LNA o SAW fornisce flessibilità per design di antenne attive.

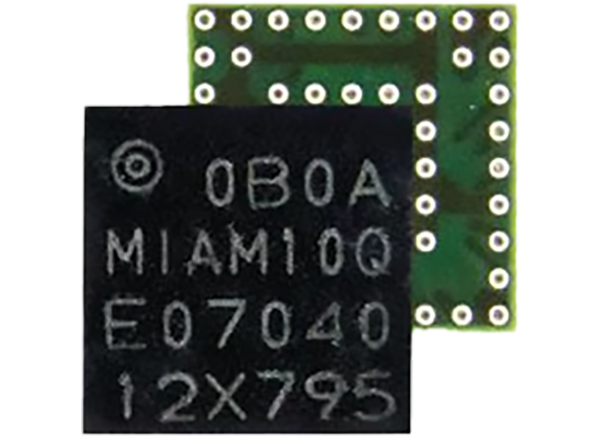

Il piccolo sistema integrato 4,5 mm x 4,5 mm, altamente integrato, necessita solo di spazio sulla scheda 20 mm² senza componenti esterni.

MIA-M10 rileva i tentativi di disturbo e spoofing e li segnala all’host in modo che il sistema possa reagire. Gli algoritmi di filtraggio avanzati riducono l’impatto delle interferenze RF e dei disturbi, facilitando così il funzionamento del prodotto come previsto.

Caratteristiche

Modulo 4,5 mm chip x 4,5 mm che non richiede componenti esterni
Consumo energetico inferiore a 25 mW senza compromettere le prestazioni GNSS
Durata della batteria raddoppiata sfruttando le modalità di risparmio energetico ottimizzate

Massima disponibilità di posizione con ricezione simultanea di 4 GNSS
Prestazioni eccellenti comprovate, anche con antenne di piccole dimensioni
S-LGA a 53 pin (matrice saldata a griglia di terra)

Applicazioni

Smartwatch
Tracker per animali domestici
Monitoraggio delle risorse

Tracker veicoli
Dispositivi di navigazione personale
Punti di accesso Wi-Fi 6E

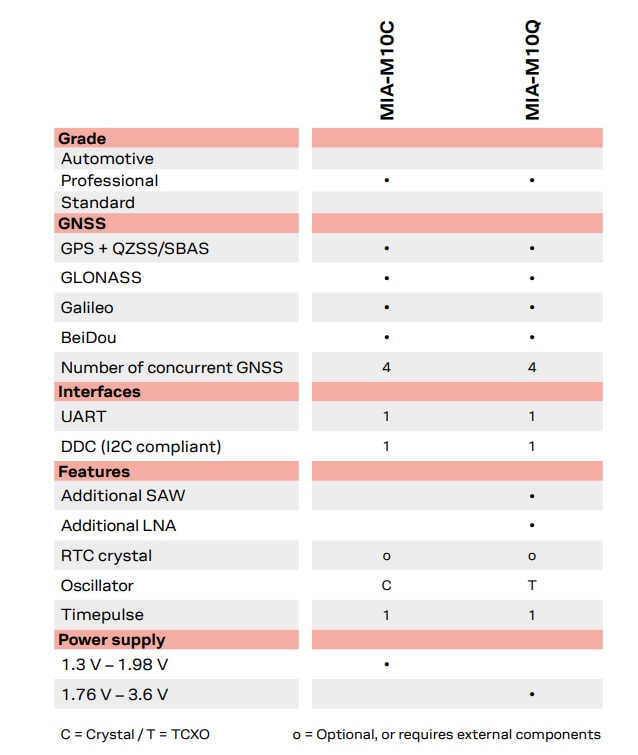

Specifiche

Tipo di ricevitore
- Motore M10 U-blox
- GPS L1 C/A, QZSS L1 C/A L1S,
- GLONASS L1OF
- BeiDou B1I/B1C, Galileo E1B/C
- SBAS L1 C/A: WAAS, EGNOS, MSA, GAGAN
Velocità di aggiornamento
- Fino a 10 Hz (4 GNSS simultanei)
- Fino a 25 Hz (GNSS singolo)
Precisione posizione orizzontale
- CEP 5 m

Interfacce
- Seriale
  - 1 UART
  - 1x DDC (conforme a I²C)
- Digitale
  - Impulso temporale configurabile
  - 1 ingresso EXTINT per riattivazione
- Intervallo delle temperature di funzionamento: da -40 °C a +85 °C
- Package
  - S-LGA a 53 pin (matrice saldata a griglia di terra)
  - 5 mm x 4,5 mm x 1,0 mm; 055g
