Toshiba Driver e controller per motori CC ad alta tensione
Driver e controller per motori CC ad alta tensione TPD4163K, TPD4164K e TPD4165K di Toshiba che utilizzano il controllo PWM e sono fabbricati utilizzando un processo SOI ad alta tensione. Questi CI di potenza sono circuiti di resistori a tre shunt per il rilevamento della corrente. Questi driver presentano driver a monte con spostamento di livello, driver a valle, uscite IGBT e FRD. I driver motore CC forniscono funzioni di protezione per circuiti di sovracorrente, circuiti di protezione da sottotensione e circuiti di esclusione termica. Questi driver includono un regolatore integrato 5 V, diodi di bootstrap incorporati e tempo morto di 1µs. Tutti e tre i dispositivi sono adatti per il pilotaggio a onda sinusoidale.
Caratteristiche
- Lato di alimentazione ad alta tensione
- I terminali laterali del segnale a bassa tensione sono separati
- Rilevamento di corrente con resistenza a tre shunt
- Il circuito bootstrap fornisce una semplice alimentazione lato alto
- Diodi di bootstrap incorporato
- 1μs Tempo morto minimo adatto per un’onda sinusoidale dall’unità
- Uscita a ponte trifase usando IGBT
- Protezione da sottotensione e sovracorrente
- Funzione di spegnimento controllata dal pin SD
- Interruzione termica
- Regolatore 5 V integrato
- Integrato a montaggio superficiale a 30 pin o 31 pin
Specifiche
- Corrente di uscita 2 A o 3 A (CC)
- Intervallo di tensione di alimentazione da 600 VBB a 20 VCC
- Intervallo di temperatura di funzionamento della giunzione da -40 °C a 135 °C
- Dissipazione di potenza 27 W
Video
Schema a blocchi
Schema di circuito di applicazione

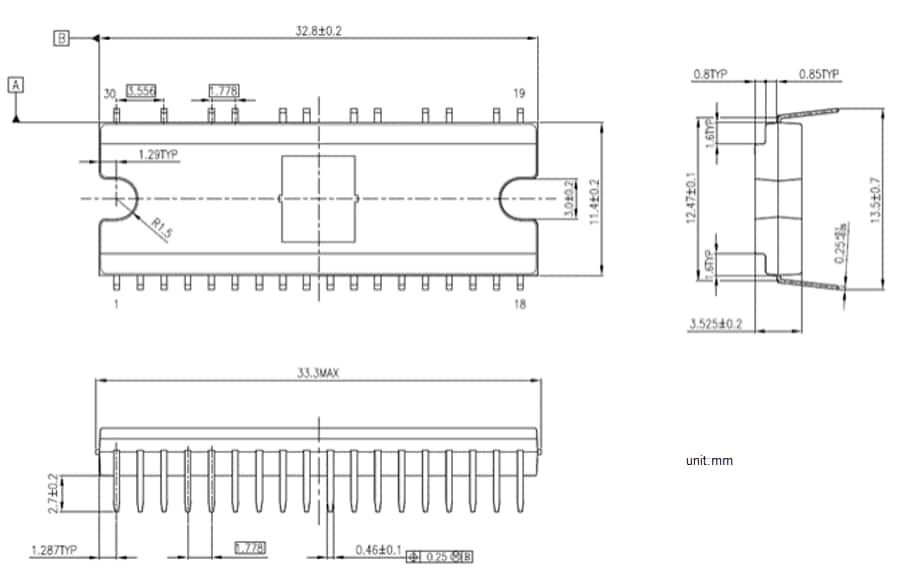

Diagramma dimensionale
Pubblicato: 2023-08-29
| Aggiornato: 2024-05-09
