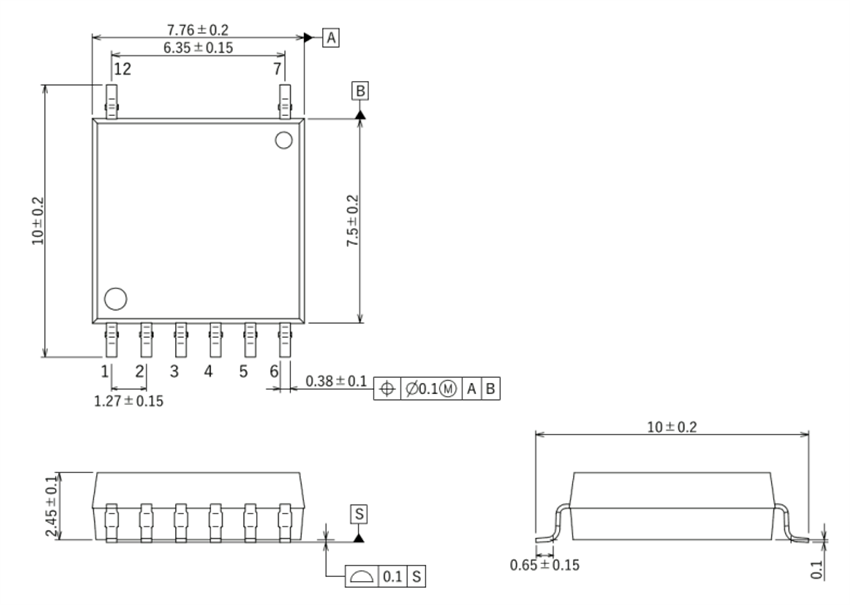

Toshiba Fotoaccoppiatore/fotorelé AEC-Q101 TLX9161T

Il fotoaccoppiatore/fotorelé qualificato AEC-Q101 TLX9161T di Toshiba è progettato per applicazioni industriali e del settore automobilistico che richiedono alta affidabilità e isolamento elettrico. Alloggiato in un compatto package SO12L-T, il TLX9161T di Toshiba integra un LED a infrarossi ad alta uscita e uno stadio di uscita MOSFET, consentendo la commutazione a stato solido con bassa resistenza in conduzione e alta tensione di isolamento (5000 V_RMS). Una bassa corrente di pilotaggio in ingresso (3 mA massima) e un'elevata immunità ai transitori di modo comune (CMTI) migliorano le prestazioni in ambienti rumorosi, mentre la conformità agli standard del settore automobilistico garantisce durata e sicurezza a lungo termine in condizioni difficili. Questo dispositivo è ideale per la commutazione di segnali o carichi a bassa potenza nei sistemi di gestione della batteria (BMS) e nei circuiti di ricarica dei veicoli elettrici (EV).

Caratteristiche

Conformi alle qualifiche AEC-Q101
Normalmente aperto (1-Form-A)
Tensione di stato di OFF di picco minima di 1.500 V
Corrente di trigger LED massima di 3 mA
Corrente in stato attivo massima di 30 mA
Resistenza in stato attivo massima di 500 Ω (a t < 1="">

Tensione di isolamento minima 5.000 V_RMS
Distanza minima di dispersione/distanza di isolamento di 8 mm
Spessore minimo di isolamento di 0,4 mm
CTI > 600 resina esterna
Package per montaggio superficiale SO12L-T, 7,76 mm x 10 mm x 2,45 mm

Applicazioni

Controllo della batteria nelle apparecchiature per autoveicoli
Controllo della batteria del carburante nelle apparecchiature per autoveicoli
Veicoli elettrici (EV)

Specifiche

Condizioni di funzionamento consigliate
- Tensione di alimentazione massima 1.000 V
- Corrente diretta di ingresso da 5 mA a 20 mA
- Corrente massima in stato ON 30 mA
LED
- Corrente diretta massima in ingresso 30 mA
- Depotenziamento massimo della corrente diretta in ingresso -0.8mA/°C
- Tensione inversa di ingresso massima di 5 V
- Dissipazione di potenza di ingresso massima di 50 mW
- Depotenziamento massimo della dissipazione di potenza di ingresso -1.3mW/°C
Tensione di isolamento massima di 5.000 V_RMS
Rilevatore
- Portata di corrente in stato ON da 6 mA a 30 mA
- Depotenziamento massimo della corrente in stato ON -0.3mA/°C
- Intervallo massimo della corrente in stato ON di picco da 18 mA a 90 mA
- Corrente di valanga massima di 0,6 mA
- Dissipazione massima della potenza di uscita di 600 mW
- Depotenziamento massimo della dissipazione della potenza di uscita di -7 mW/°C
Dati elettrici
- LED
  - Tensione diretta di ingresso da 1,4 V a 1,95 V
  - Corrente inversa di ingresso massima di 10 µA
  - Capacità di ingresso tipica pF
- Rilevatore
  - Tensione di uscita minima di 1.500 V
  - Intervallo di corrente in stato OFF da 100nA a 5000nA
  - Capacità di uscita tipica 60 pF

Accoppiamento elettrico
- Corrente massima di attivazione del LED 3 mA
- Corrente minima di ritorno del LED 0,05 mA
- Intervallo massimo della resistenza in stato attivo da 500 Ω a 800 Ω
Isolamento
- Capacità totale tipica (da ingresso a uscita) 0,9 pF
- Resistenza di isolamento tipica 10¹⁴Ω
A commutazione
- Tempo di accensione massimo 1 ms, tipico di 0,1 ms
- Tempo di spegnimento massimo 1 ms, tipico di 0,07 ms
Temperature
- Temperatura di giunzione max +135 °C
- Intervallo di funzionamento da -40 °C a +125 °C
- Temperatura massima di saldatura del LED +260 °C
