Toshiba MOSFET a canale N L-TOGL e S-TOGL AEC-Q 40 V/80 V/100 V

I MOSFET a canale N L-TOGL e S-TOGL AEC-Q101 da 40 V/80 V/100 V di Toshiba offrono una resistenza in conduzione ultra-bassa, un'elevata corrente di drain nominale e un'elevata dissipazione del calore. Ciò si ottiene combinando package ad alta dissipazione del calore [L-TOGL (large transistor outline gull-wing leads) e S-TOGL (small transistor outline gull-wing leads)] con i processi chip U-MOS IX-H e U-MOS X-H. I MOSFET L-TOGL e S-TOGL di Toshiba offrono inoltre un'alta capacità di corrente e un'elevata dissipazione del calore per contribuire a migliorare la densità di potenza in un'ampia gamma di applicazioni per il settore automobilistico. Il package L-TOGL è equivalente per dimensioni al package TO-220SM(W) esistente. Tuttavia, l'XPQR3004PB migliora notevolmente la corrente nominale e riduce significativamente la resistenza in conduzione a 0,23 mΩ tipica. L'ingombro del package ottimizzato L-TOGL contribuisce anche a migliorare le caratteristiche termiche rispetto al package TO-220SM(W) delle stesse dimensioni.

Il package S-TOGL offre un'opzione più compatta sfruttando i terminali gull-wing e il pad termico ingrandito. Nonostante le sue ridotte dimensioni di 7 mm x 8 mm, questo package è in grado di gestire fino a 200 A.

Caratteristiche

  • Conformi alle qualifiche AEC-Q101
  • Bassa resistenza in conduzione drain-source [XPQR3004PB RDS(ON) = 0,23 mΩ tipica, (VGS = 10 V)]
  • Bassa corrente di dispersione di 10 µA (massima) (VDS = 40 V)
  • Intervallo in modalità di arricchimento da 2,0 V a 3,0 V (VDS = 10 V, ID = 1,0 mA)
  • Opzioni di tensione di rottura drain-source di 40 V, 80 V e 100 V
  • Intervallo di corrente di drain continua da 160 A a 400 A
  • Tensione gate-source di ±20 V
  • Opzioni di tensione di soglia gate-source di 3 V o 3,5 V
  • Intervallo di dissipazione di potenza da 223 W a 750 W
  • Intervallo di carica del gate da 84 nC a 305 nC
  • Intervallo del tempo di salita da 33 ns a 85 ns
  • Intervallo del tempo di ritardo di accensione da 57 ns a 160 ns
  • Intervallo del tempo di riduzione da 39 ns a 130 ns
  • Intervallo del tempo di ritardo di spegnimento da 113 ns a 395 ns
  • Intervallo di temperatura di funzionamento da -55 ° a +175 °C

Applicazioni

  • Automotive
  • Regolatori di tensione di commutazione
  • Driver per motori
  • Convertitori CC-CC

Componenti

Video

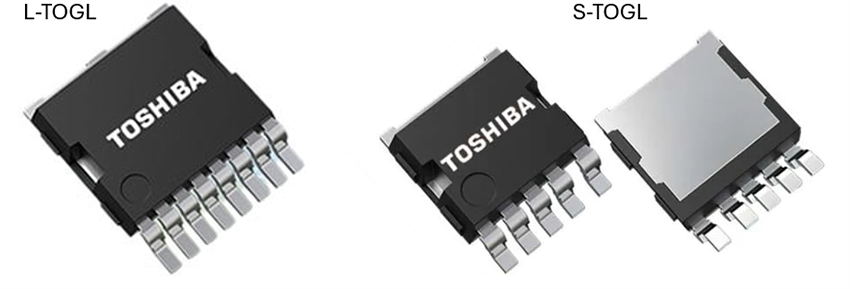

Opzioni package
