Toshiba IGBT a canale N in silicio GT20N135SRA

L'IGBT a canale N in silicio GT20N135SRA di Toshiba è un IGBT di 6,5 generazione e consiste in un  diodo di  ricircolo (FWD) monolitico integrato in un chip IGBT. Questo IGBT presenta una bassa tensione di saturazione di 1,60 V e funziona a una temperatura di giunzione massima di 175 °C e 0,25 µs di commutazione ad alta velocità. L'IGBT a canale N in silicio GT20N135SRA è ideale per la commutazione invertitore a risonanza di tensione, la commutazione progressiva, i piani cottura a induzione e le applicazioni di elettrodomestici.

Caratteristiche

  • Generazione 6.5
  • Modalità di arricchimento
  • Diodo di ricircolo (FWD) monolitico integrato in un chip IGBT

Specifiche

  • Commutazione ad alta velocità:
    • IGBT TF = 0,25 µs (tipico)
  • Tensione di saturazione bassa:
    • VCE(sat) = 1,60 V (tipico)
    • CI = 20 A
    • Ta = 25 °C
  • Temperatura di giunzione elevata:
    • Tj = 175 °C (max.)

Applicazioni

  • Commutazione invertitore risonante alla tensione
  • Commutazione progressiva
  • Piani cottura a induzione ed elettrodomestici

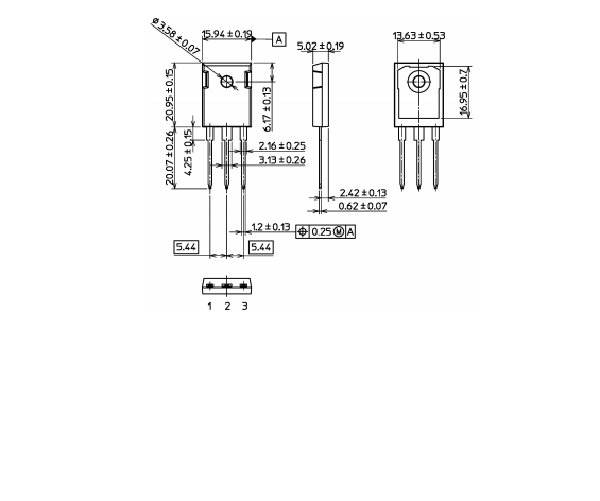

Dimensioni pacchetto

Disegno meccanico - Toshiba IGBT a canale N in silicio GT20N135SRA
