Texas Instruments Modulo di valutazione UCC28782EVM-030
Il modulo di valutazione UCC28782EVM-030 di Texas Instruments è configurato per valutare il funzionamento del controller flyback con morsettiera attiva UCC28782. L'UCC28782 implementa alta efficienza e alta densità per un adattatore di alimentazione USB Type-C™ (PD) da 65 W off-line che utilizza l'UCC28782. L'ingresso supporta una tensione universale da 90 VCA a 264 VCA, mentre l'uscita singola può essere impostata su 5 V, 9 V e 15 V. Queste impostazioni sono tutte a 3 A max e 20 V a 3,25 A max, regolabili tramite il controller dell'interfaccia USB PD.
Il modulo di valutazione UCC28782EVM-030 di TI fornisce un funzionamento ad alta frequenza di 250 kHz nominali, consentendo una soluzione di piccole dimensioni mentre il funzionamento multimodale mantiene un'elevata efficienza. LMG2610 integra FET a monte e a valle, gate driver e traslatori di livello a monte e fornisce emulazione di rilevamento di corrente senza perdite. Inoltre, il raddrizzamento sincrono viene utilizzato sull'uscita per aumentare l'efficienza.
Caratteristiche
- Ingresso CA universale da 90 VCA a 264 VCA con uscita USB Type C PD 3.0 fino a 65 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/3,25 A)
- L'efficienza e il consumo energetico in standby superano i requisiti normativi CoC livello 2 e DoE livello VI
- Densità di potenza di 30 W/in3 con un'efficienza del 93% a 90 VCA a pieno carico
- Il dithering di frequenza e la scarica del condensatore X semplificano la conformità ai requisiti EMI EN 55022
- Utilizza MOSFET GaN per aumentare l'efficienza
Applicazioni
- Adattatori di alimentazione PD USB-C
- Adattatori di potenza PPS USB-C
- Alimentatori ausiliari CA-CC o CC-CC
- Convertitori/adattatori CA-CC ad alta densità per computer portatili, tablet, TV e set-top box
Diagramma configurazione di prova

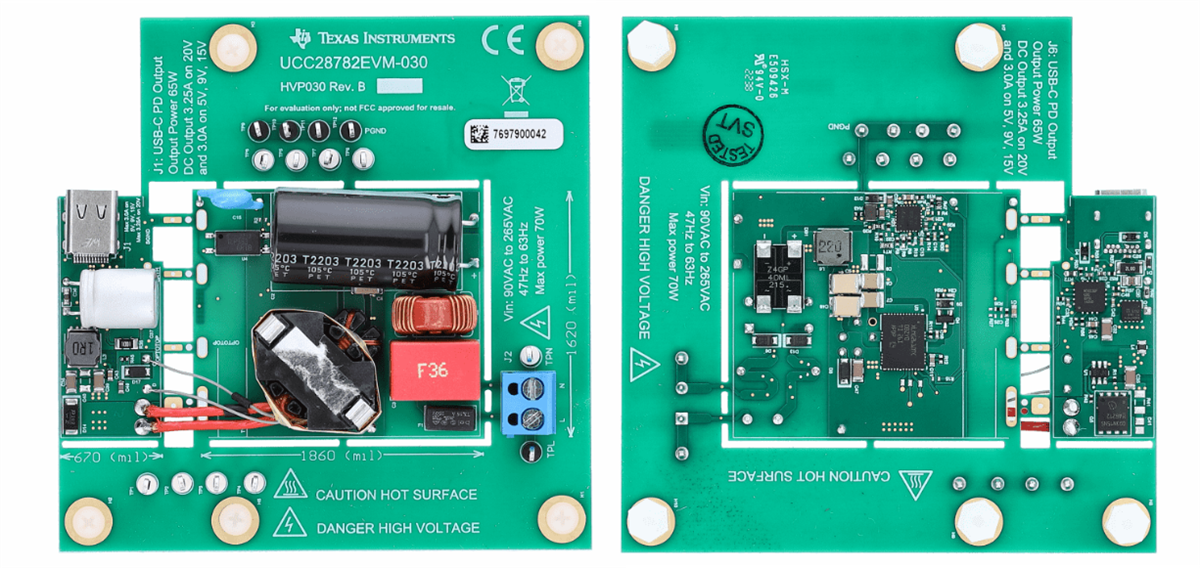

Layout della PCB
Prodotti correlati
Texas Instruments CI a mezzo ponte GaN LMG2610
a semiponte FET di potenza GaN 650 V per convertitori ACF inferiori a 75 W in applicazioni SMPS.
Texas Instruments Controller Flyback (ACF) con morsetto attivo UCC28782
Il dispositivo è progettato per le applicazioni PD tramite USB Type-C™ e consente di ottenere un'efficienza superiore al 93%.
Texas Instruments Isolatori digitali ISO771x/ISO771x-Q1
Isolatori digitali a canale singolo con velocità di isolamento di 5.000 VRMS o 3.000 VRMS per UL 1577.
