Texas Instruments Modulo di valutazione (EVM) gate driver UCC27288EVM

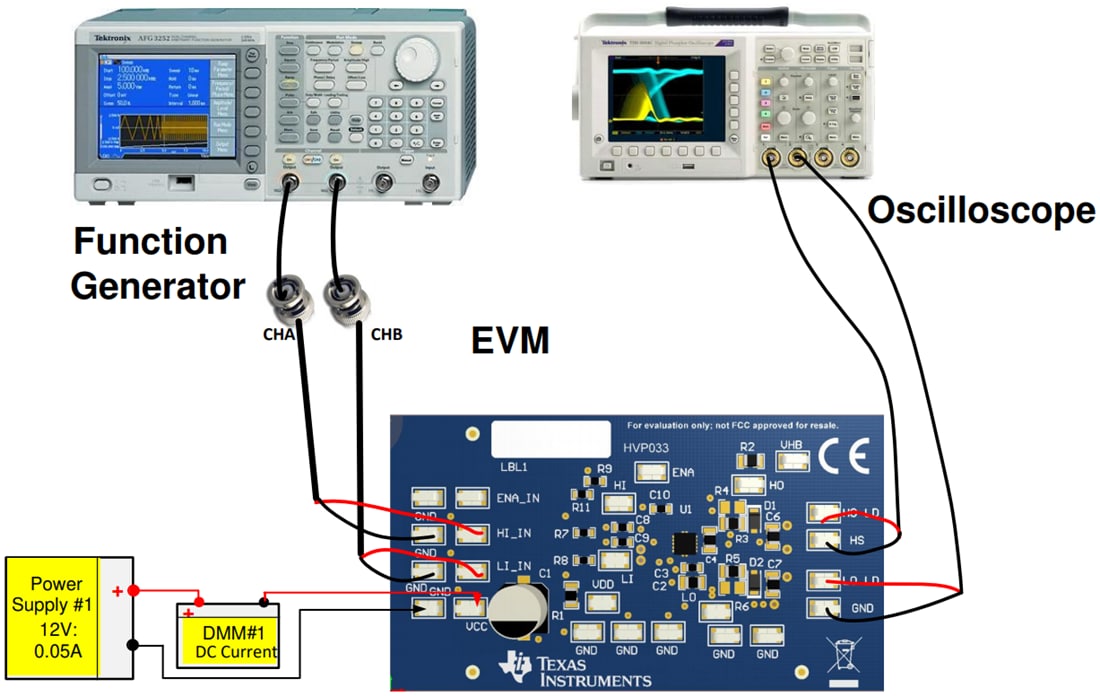

Il modulo di valutazione (EVM) del gate driver UCC27288EVM di Texas Instruments è progettato per valutare UCC27288D. L'UCC27288D è un gate driver a mezzo ponte da 100 V con corrente di sorgente di picco di 2,5 A e capacità di corrente di dispersione di picco di 3,5 A. Questo modulo di valutazione funge da progetto di riferimento per il pilotaggio di MOSFET di potenza con tensione di pilotaggio fino a 20 V. Il modulo di valutazione è sviluppato in modo che le prestazioni del driver UCC27288 possano essere valutate e confrontate con i parametri della scheda tecnica. Può anche essere collegato esternamente a dispositivi di alimentazione disposizioni flessibili di resistenza di sorgente e sink gate. La scheda di valutazione UCC27288EVM di Texas Instruments utilizza punti di test a montaggio superficiale che consentono il collegamento agli ingressi LI, HI, VDD e HB. Sono disponibili diversi altri punti di prova per la verifica dell'UCC27288. La polarizzazione di ingresso è configurata in modo che la polarizzazione a monte VHB-VHS possa essere generata da VCC, oppure è possibile aggiungere una polarizzazione aggiuntiva esterna per fornire VHB-VHS direttamente. I rendimenti di uscita del driver a monte e a valle sono separati rispettivamente da HS e GND per consentire la valutazione delle capacità di tensione negativa UCC27288 HS.
