Texas Instruments Unità gate driver per il settore automobilistico UCC21755-Q1
Il gate driver per il settore automobilistico UCC21755-Q1 di Texas Instruments è progettato per MOSFET SiC e IGBT fino a 2121 Vpk. UCC21755-Q1 offre funzioni di protezione avanzate, le migliori prestazioni dinamiche del settore e robustezza.
Il gate driver per il settore automobilistico UCC21755-Q1 di TI ha una corrente di picco in erogazione e assorbimento fino a ±10 A. Il lato di ingresso è isolato dal lato di uscita mediante tecnologia di isolamento capacitivo in SiO2, con supporto fino a 1,5 kVRMS di tensione di lavoro, immunità alle sovratensioni fino a 12,8 kVPK con una durata della barriera di isolamento superiore a 40 anni, basso skew tra dispositivi e immunità al rumore di modo comune (CMTI) >150 V/ns.
L’UCC21755-Q1 include funzionalità di protezione all’avanguardia, tra cui rilevamento rapido di sovracorrente e cortocircuito, supporto per il rilevamento della corrente tramite shunt, segnalazione dei guasti, clamp Miller attivo e UVLO delle alimentazioni lato ingresso e lato uscita, per ottimizzare il comportamento di commutazione di SiC e IGBT.
Il sensore isolato da analogico a PWM può essere utilizzato per un più gestibile rilevamento di temperatura o tensione. Queste funzioni aumentano la versatilità dei driver e semplificano la progettazione del sistema, consentendo di limitare le dimensioni e i costi.
Caratteristiche
- Gate driver isolato a canale singolo da 5,7 kVRMS
- Testato con AEC-Q100 con i seguenti risultati:
- Grado di temperatura del dispositivo 0: Intervallo delle temperature di funzionamento ambiente da -40 °C a +150 °C
- Livello di classificazione ESD HBM del dispositivo 3A
- Classificazione ESD CDM di livello C6
- Dispositivo di tipo Functional Safety Quality-Managed
- Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
- MOSFET SiC e IGBT fino a 2121 Vpk
- Morsetto Miller attivo esterno da 4 A
- Spegnimento progressivo di 400 mA in caso di guasto
- Sensore analogico isolato con uscita PWM per
- Rilevamento di temperatura con NTC, PTC o diodo termico
- DC-Link ad alta tensione o tensione di fase
- Tensione di uscita massima di 33 V (VDD-VEE)
- Protezione DESAT rapida con tempo di risposta di 200 ns con soglia di 5 V
- Forza di azionamento e uscita separata ±10 A
- CMTI minimo 150 V/ns
- Allarme FLT su sovracorrente e reset da RST/EN
- Attivazione/disattivazione rapida della risposta su RST/EN
- Rigetta transitori di rumore e impulsi < 40="" ns="" sui="" pin="" di="">
- UVLO VDD a 12 V con power-good su RDY
- Ingressi/uscite con immunità alla tensione transitoria over/under-shoot fino a 5 V
- Ritardo di propagazione massimo di 130 ns e skew impulsi/tra dispositivi massimo di 30 ns
- Package SOIC-16 DW con distanza di dispersione e distanza in aria > 8 mm
- Temperatura di giunzione di funzionamento da -40 °C a +150 °C
Applicazioni
- Inverter di trazione per veicoli elettrici
- Caricatore e pila di ricarica integrati
- Convertitore CC-CC per veicoli elettrici ibridi/veicoli elettrici

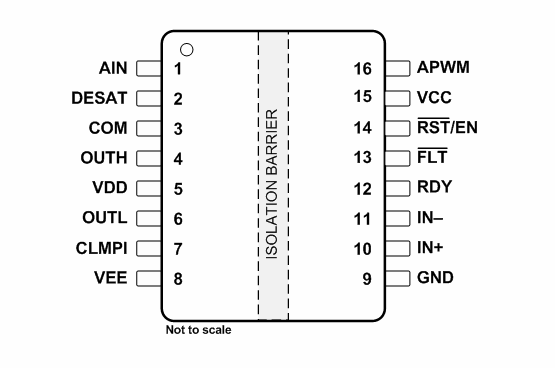

Configurazione pin
