Texas Instruments Modulo di valutazione UCC14131EVM-070
Il modulo di valutazione UCC14131EVM-070 di Texas Instruments è una piattaforma per valutare le prestazioni del modulo convertitore CC/CC UCC14131-Q1. Il modello UCC14131-Q1 offre 1,5W di 5kVRMS, potenza isolata in un package integrato SOIC a corpo largo e profilo basso da 3.5mm.
Il modulo di valutazione UCC14131EVM-070 TI opera da 11,5VIN a 14VIN ed è configurato per le uscite positive doppie da 12V e 5V. Il UCC14131EVM-070 supporta le tensioni di alimentazione di polarizzazione tipiche richieste dai CI dei gate driver GaN, Si, SIC e IGBT utilizzati in inverter ad alta tensione, industriali e automobilistici, sistemi di gestione della batteria, stazioni di ricarica e varie applicazioni di apparecchiature isolate.
Caratteristiche
- Modulo convertitore CC/CC UCC14131-Q1 1,5 W con doppia tensione di uscita positiva 12 V e 5 V per polarizzazione CI gate driver GaN, Si, SIC e IGBT
- Trasformatore, stadio di potenza e controllo completamente integrati in un package SOIC a 36 pin a profilo ridotto, a corpo largo 12,8 mm x 7,55 mm x 3,55 mm
- AEC-Q100, potenza nominale completa fino a 105 °C, capacità di isolamento 3,5 pF, modulazione di frequenza SSM e basse emissioni elettromagnetiche
- Isolamento 5kVRMS, OVP di ingresso, OCP di uscita, limite di potenza,"power good", abilitazione e avvio progressivo integrato
- L’EVM dimostra le caratteristiche più importanti per l’applicazione di polarizzazione del gate drive GaN, Si, SIC e IGBT in una piattaforma di prova facile da usare

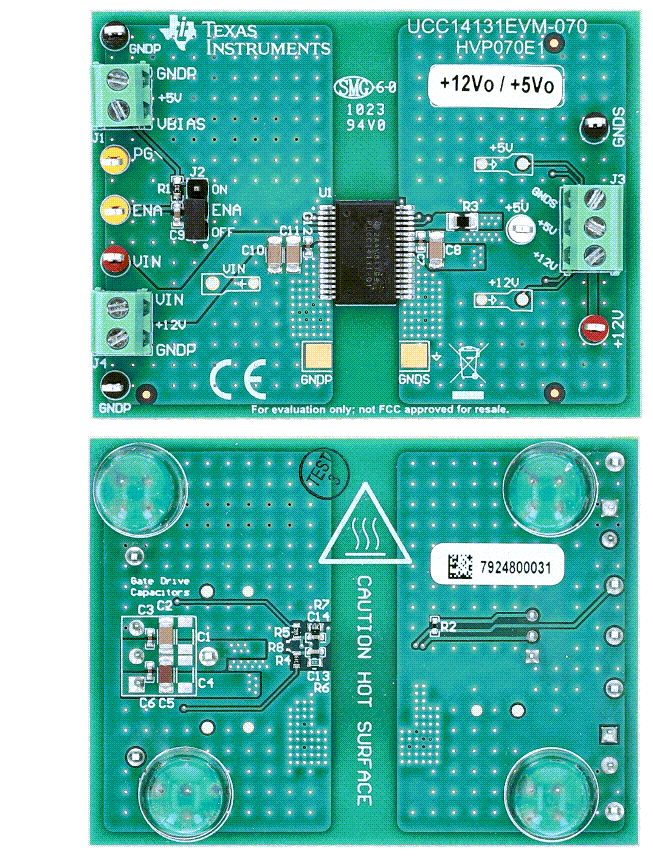

Layout
Pubblicato: 2023-11-28
| Aggiornato: 2023-12-04
