Texas Instruments Modulo CC/CC 5 kVrms per il settore automobilistico UCC12051-Q1
Il modulo CC/CC 5 kVrms per il settore automobilistico UCC12051-Q1 di Texas Instruments eroga alimentazione efficiente e isolata a circuiti isolati che richiedono un'alimentazione di polarizzazione con una tensione di uscita ben regolata. Il modulo UCC12051-Q1 integra un trasformatore e un controller CC/CC con un'architettura proprietaria per fornire 500 mW (tipico) di potenza isolata con basse EMI.
Il modulo CC/CC 5 kVrms per il settore automobilistico UCC12051-Q1 di TI include caratteristiche di protezione per una maggiore robustezza del sistema. Inoltre, il dispositivo offre un pin di abilitazione, capacità di sincronizzazione e opzioni di uscita regolate da 5 V o 3,3 V con margine. L'UCC12051-Q1 è una soluzione miniaturizzata a basso profilo fornita in un package SOIC a corpo largo con altezza di 2,65 mm (tipica).
Caratteristiche
- Convertitore CC/CC ad alta efficienza con tecnologia di trasformatore integrata
- Certificazione AEC-Q100 con i seguenti risultati:
- Temperatura dispositivo di classe 1: intervallo delle temperature ambiente di funzionamento da –40 °C a +125 °C
- Compatibile con la sicurezza funzionale
- Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
- Potenza di uscita di 500 mW (tipica)
- Uscita regolata da 5 V o 3,3 V con tensione di margine di 400 mV selezionabile per alimentare un LDO
- Tensione di ingresso da 4,5 V a 5,5 V
- Robusta barriera di isolamento:
- isolamento nominale di 5 kVrms
- Capacità di sovratensione 10 kVPK
- Tensione di lavoro 1,2 KVrms
- CMTI minimo 100 V/ns
- Esclusione termica
- Recupero da corto circuito
- Package SOIC a corpo largo a 16 pin con dispersione e distanza >8 mm
- Intervallo di temperatura esteso da -40 °C a 125 °C
- Certificazioni di sicurezza (pianificate):
- Isolamento rinforzato 7071 VPK per DIN V VDE V 0884-11:2017-01
- Isolamento 5000 VRMS per 1 minuto per UL 1577
- Certificazione UL secondo gli standard delle apparecchiature terminali IEC 60950-1 e IEC 62368-1
- Certificazione CQC per GB4943.1-2011
Applicazioni
- Caricabatterie integrato
- Sistema di gestione batteria
- Inverter di trazione
- Convertitore CC-CC per veicoli elettrici ibridi/veicoli elettrici

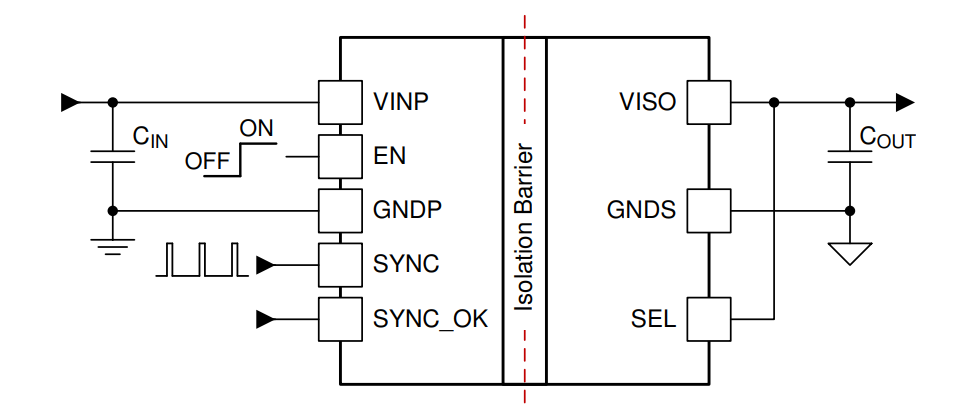

Applicazione semplificata

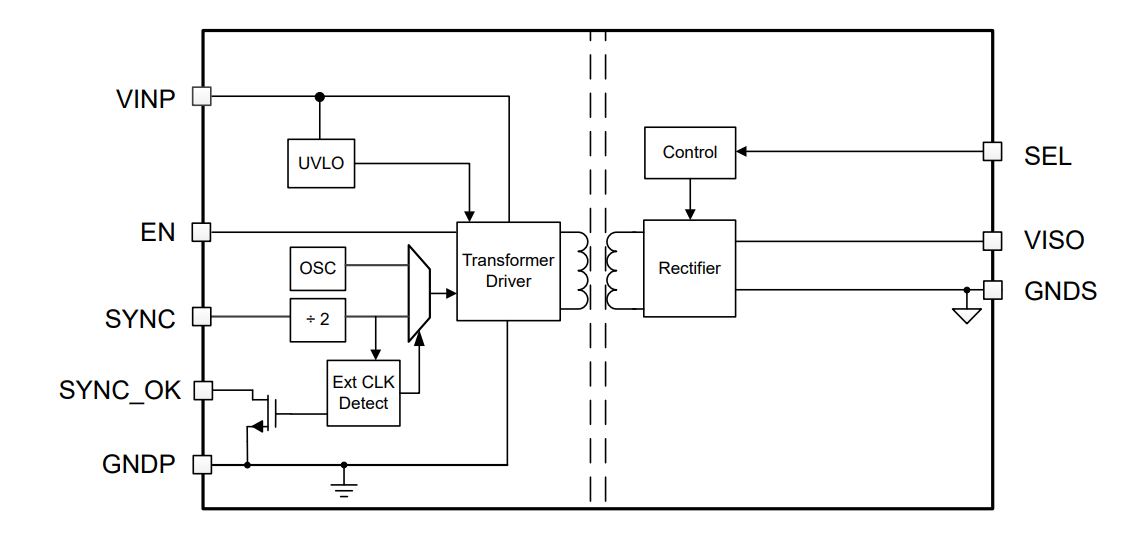

Schema a blocchi
