Texas Instruments Ripetitore di segnale USB 2.0 eUSB2 TUSB2E11
Il ripetitore di segnale USB 2.0 eUSB2 TUSB2E11 di Texas Instruments è progettato per supportare le modalità dispositivo e host. Il TUSB2E11 presenta segnali USB low speed (LS), full speed (FS) e high speed (HS). Il dispositivo implementa diversi progetti brevettati per fornire una robusta interoperabilità, prestazioni ottimali e alimentazione.
Il ripetitore eUSB2 USB 2.0 TUSB2E11 TI offre otto impostazioni individuali con tre pin a strappo per la resistenza in serie equivalente (ESR) del canale USB 2.0 fino a 20 Ω per i sistemi senza interfaccia I2C. Le varianti del dispositivo sono ottenibili per diversi livelli di compensazione della lunghezza della traccia eUSB2 fino a 10 pollici.
L’interfaccia I2C consente una maggiore flessibilità per la regolazione precisa dell'equalizzazione RX del dispositivo e dell'ampiezza TX, velocità di risposta e pre-enfasi per superare i test di conformità elettrica e compensare la perdita di canali. Diverse opzioni di debug sono disponibili nella configurazione a 3 pin GPIO per monitorare più stati bus USB o modalità interrupt e CTA-936 UART che possono fornire capacità di debug SoC. GPIO0 e GPIO1 possono essere utilizzati come ponte da I2C a GPIO per uso generico.
Caratteristiche
- conforme a USB 2.0 e eUSB2 (Rev. 1,2)
- Segnali low speed, full speed e high speed
- Il migliore jitter totale ad alta velocità: 20 ps
- Compatibile con ricevitore con protocollo di accesso al registro
- Supporto modalità host e dispositivo (dispositivo dual-role)
- Rilevamento automatico per opzioni I2C o pin a strappo
- Tre strap pin per impostazioni di compensazione del canale USB 2.0 ad alta velocità
- Interfaccia dispositivo I2C per maggiori configurazioni
- Supporta UART Carkit USB CTA-936
- Supporta ECR a ripresa automatica e la modalità di ripresa dell’interruzione L2
- Capacità di debug accessibili I2C per test di produzione
- Varianti del dispositivo
- Interfaccia di segnalazione eUSB2 1 V o 1,2 V
- Livelli di compensazione della perdita di traccia eUSB2 per diversi fattori di forma del prodotto
- Interfaccia 1,2 V I2C o 1,8 V
- Supporto opzionale per la ricarica e il rilevamento della batteria
- Segnalazione modalità divisore BC 1.2 CDP o DCP
- Rilevamento modalità divisore SDP, CDP e DCO 1.2 compatibile con USB tipo C™ data-aware
- Commutazione automatica dual-role tra la segnalazione o il rilevamento del caricatore
- GPIO opzionali: Interruzione GPIO2, debug, I2C ↔ GPIO0/1
Applicazioni
- Notebook e desktop
- Telefoni cellulari
- Tablet
- Dispositivi indossabili
- Dispositivi elettronici portatili

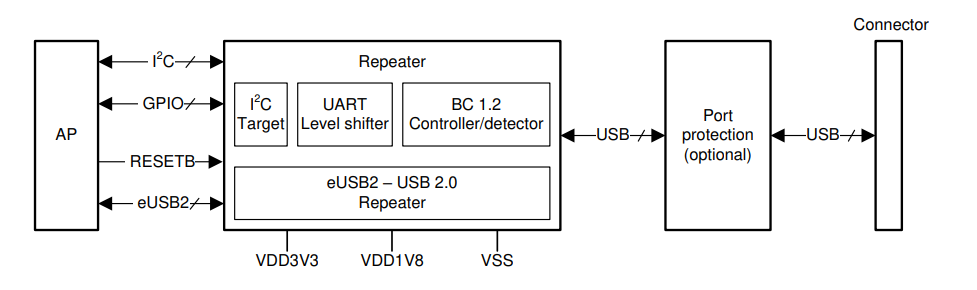

Applicazione semplificata

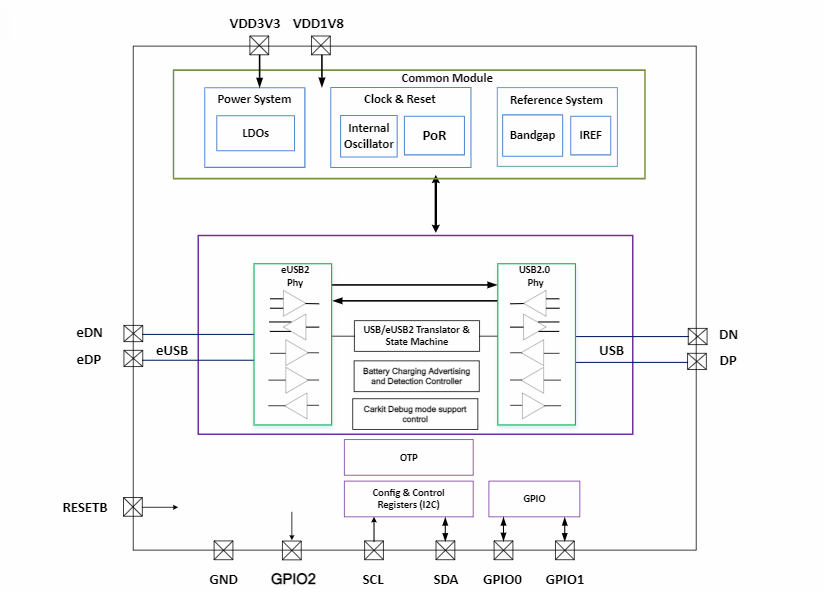

Diagramma a blocchi funzionali
