Texas Instruments Multivibratori mono RC a tempo doppio TPUL2G123/-Q1

I multivibratori mono RC a tempo doppio e ritriggerabili TPUL2G123/-Q1 di Texas Instruments presentano due dispositivi indipendenti progettati per il funzionamento da 1,5 V a 5,5 V. La durata dell'impulso di uscita viene formattata scegliendo valori di resistenza e capacità esterna con una larghezza di impulso di uscita approssimativa di due ≅ R × C.

Il multivibratore doppio TI TPUL2G123-Q1 include tre ingressi di trigger, uno per i trigger di fronte di salita (T) e uno per i trigger di fronte di discesa (T), e un ingresso di cancellazione (CLR) che può essere utilizzato in modo asincrono per interrompere un pulse di uscita attivo. Tutti gli ingressi di trigger incorporano un'architettura a trigger Schmitt per consentire velocità di transizione di ingresso lente e migliorare l'immunità al rumore.

I multivibratori TPUL2G123-Q1 di TI sono qualificati AEC-Q100 per le applicazioni per il settore automobilistico.

Caratteristiche

  • Qualificati AEC-Q100 per le applicazioni per il settore automobilistico:
    • Grado di temperatura del dispositivo 1: da -40 °C a +125 °C
    • Classificazione ESD HBM di livello 2
    • Classificazione ESD CDM di livello C4B
  • Disponibile in package QFN con sponda bagnabile
  • RC configurabile da 1us a 860 ms
  • Per impulsi più lunghi di 860 ms, utilizzare TPUL2T323-Q1
  • 1% tipico, variazione massima della larghezza dell'impulso del 10%
  • Ampio intervallo di funzionamento da 1,5 V a 5,5 V
  • Gli ingressi accettano tensioni fino a 5,5 V
  • Architettura a trigger Schmitt su tutti gli ingressi

Applicazioni

  • Demodulazione di un segnale digitale con calettatura di ampiezza (ASK)
  • Ripristino di un sistema per un periodo di tempo fisso
  • Generazione di un impulso digitale positivo a larghezza fissa
  • Rileva un bordo crescente del segnale digitale
  • Rileva un bordo decrescente del segnale digitale
  • Azzerare un interruttore

Multivibratori correlati

Texas Instruments Multivibratori monostabili TPUL2T323/TPUL2T323-Q1

I dispositivi contengono due multivibratori monostabili riavviabili RC configurabili con larghezza di impulso estesa.

Learn MoreInformazioni su Texas Instruments Multivibratori monostabili TPUL2T323/TPUL2T323-Q1 View ProductsCorrelato a Texas Instruments Multivibratori monostabili TPUL2T323/TPUL2T323-Q1

Diagramma a blocchi funzionale

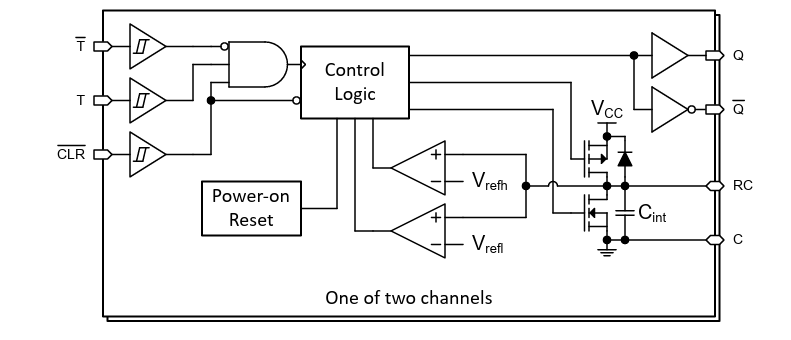

Schema a blocchi - Texas Instruments Multivibratori mono RC a tempo doppio TPUL2G123/-Q1
