Texas Instruments Modulo di valutazione TPSM843521EVM
Il modulo di valutazione TPSM843521EVM di Texas Instruments è un circuito completamente assemblato e testato per lo sviluppo del modulo TPSM843521. Il TPSM843521EVM funziona da un intervallo di tensione in ingresso da 3,8 V a 18 V e offre un'uscita 5.0 V regolata con una corrente di carico fino a 5 A. Il modulo di valutazione TI TPSM843521EVM presenta opzioni, come la modalità di funzionamento, il tempo di avvio progressivo e la frequenza di commutazione, che possono essere facilmente regolate o impostate tramite resistori e ponticelli.
Caratteristiche
- Supporta la corrente di uscita continua 5 A
- Modalità Eco-mode selezionabile e modalità FCCM (Forced continuous Conduction modulazione)
- Frequenza di commutazione regolabile
- Facilità d'uso
Applicazioni
- Prova e misurazione
- Unità di azionamento motore
- Infrastrutture di rete
- Settore medico e sanitario
Specifiche
- Intervallo di tensione in ingresso da 3,8 V a 18 V
- Intervallo di tensione di uscita da 0,6 V a 9 V
- Frequenza di funzionamento 1.000 kHz
Contenuto del kit
- Scheda di circuito TPSM843521EV
- Esonero di responsabilità EVM Leggimi
- Prototipo di esclusione di responsabilità EVM Leggi tutto

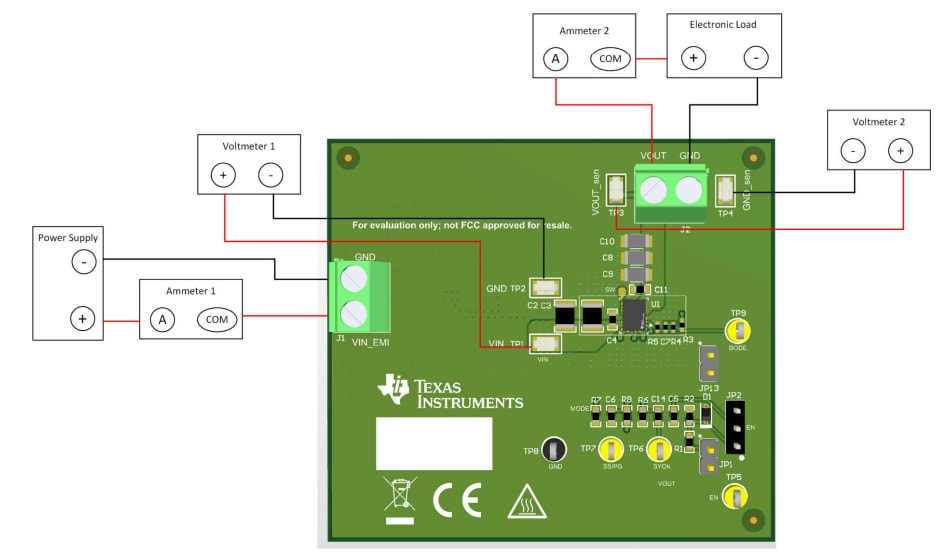

Configurazione di prova
Schematico
Layout
Pubblicato: 2025-06-03
| Aggiornato: 2025-06-12
